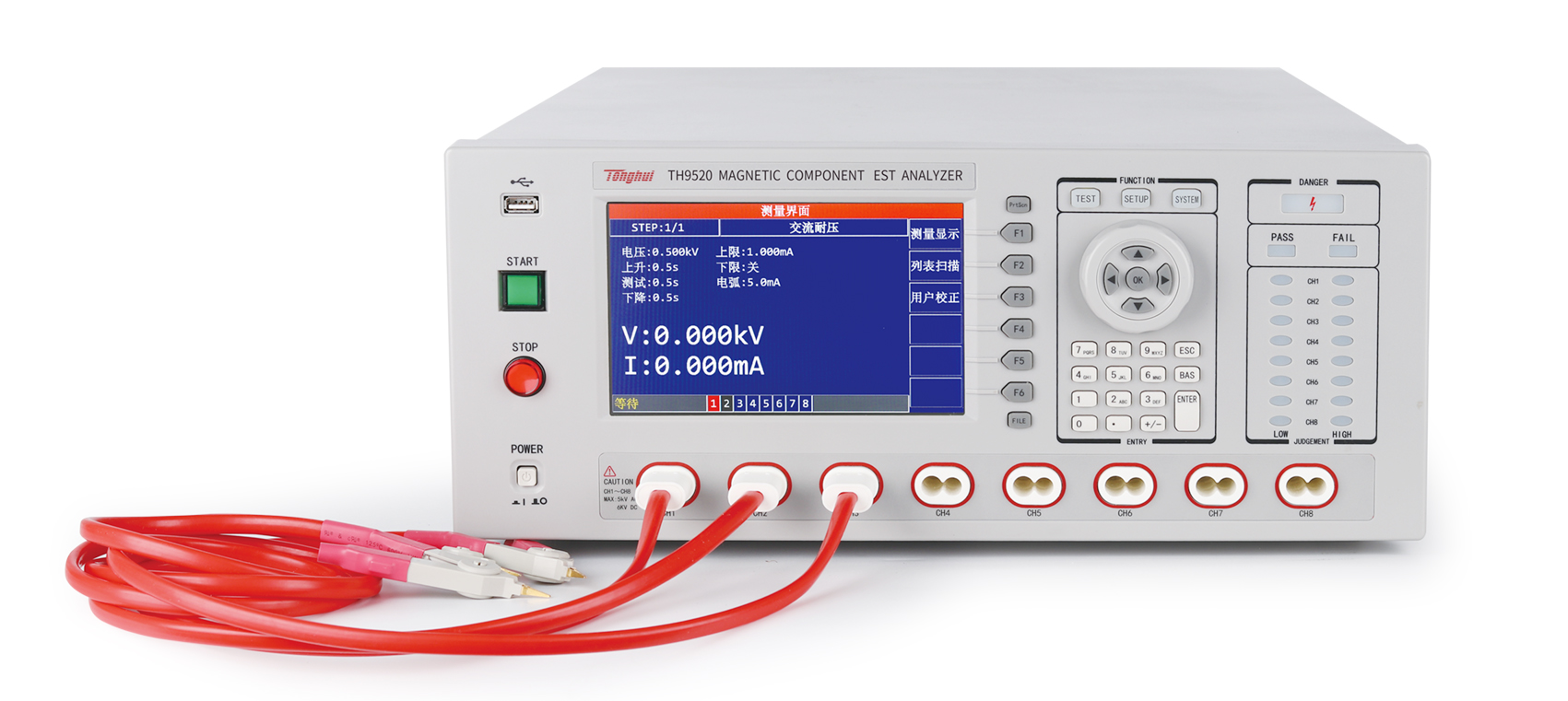

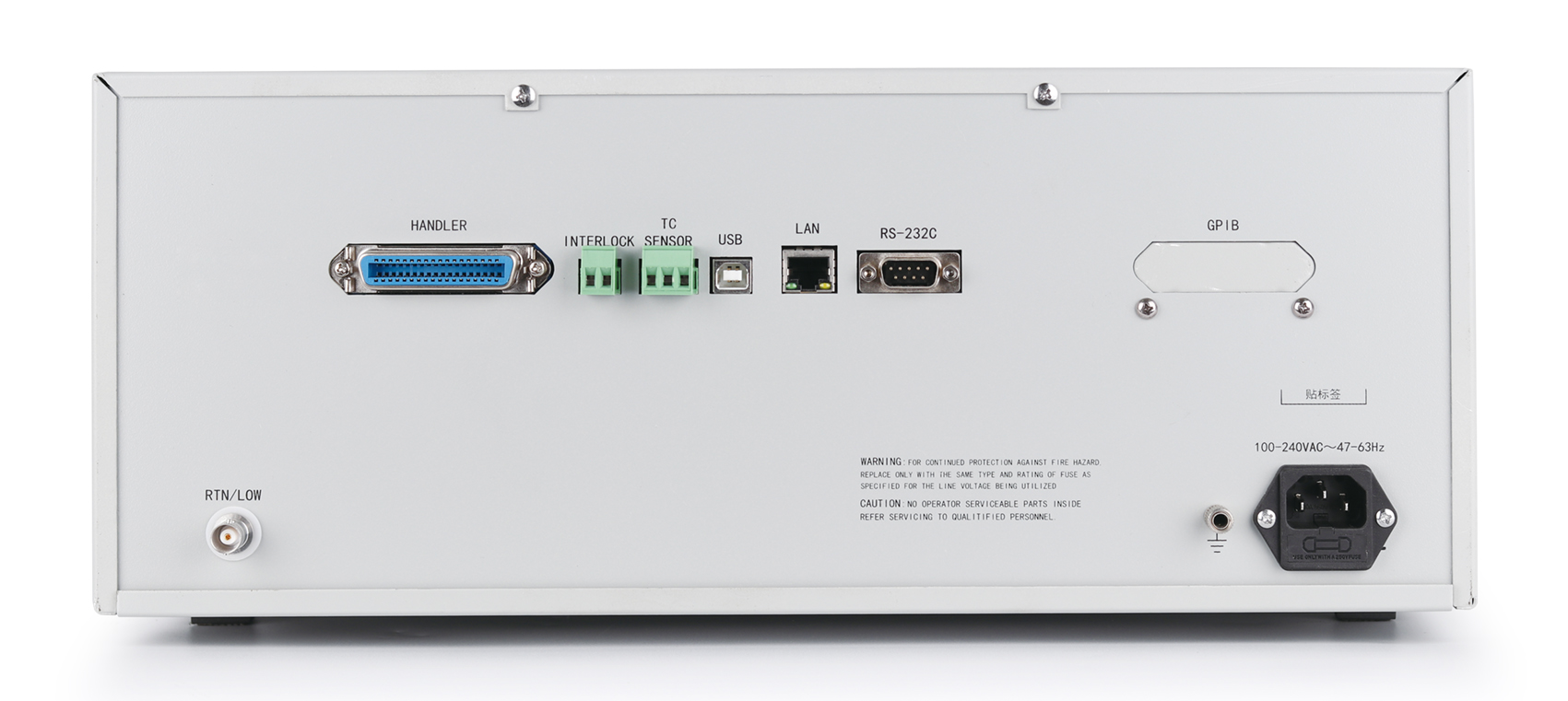

TH9520 集成化磁性元件分析仪产品详细规格
技术参数
产品型号
TH9520
TH9520A
通道数
8
耐压测试
输出电压
AC
0.050 - 5.000kV，步进0.001kV，频率50Hz/60Hz ±0.1%，正弦波形
DC
0.050 - 6.000kV，步进0.01kV
精度
±(1%设定值 + 0.1%满量程)
调整率
≤(1%输出 + 0.1%满量程)额定功率
电流范围
AC
电压≤4.000kV：0.001mA - 120.0mA;
电压＞4.000kV：0.001mA - 100.0mA.
0.001mA - 40.0mA
DC
0.1μA - 20.00mA
0.1μA - 10.00mA
精度
±(1%读数 + 0.5%满量程)
输出功率
AC
500VA
200VA
DC
120VA
60VA
ARC电弧
AC
1.0mA - 20.0mA，0.1mA步进
DC
1.0mA - 10.0mA，0.1mA步进
绝缘电阻测试
输出电压
量程
0.050 - 5.000kV，步进0.01kV
0.050 - 1.000kV，步进0.01kV
精度
±(1%设定值 + 0.1%满量程)
±(1%设定值 + 0.1%满量程)
电阻测试范围
0.100MΩ - 50.00GΩ 分辨率：0.1MΩ
0.100MΩ - 10.00GΩ 分辨率：0.1MΩ
测量精度
≥500V
1.000MΩ - 1.000GΩ，±(3%读数+5个字)
1.000GΩ - 10.00GΩ，±(7%读数+5个字)
10.00GΩ - 50.00GΩ，±(10%读数+5个字)
< 500V
0.100MΩ - 1.000GΩ，±(7%读数+5个字)
1.000GΩ - 50.00GΩ，仅供参考无精度要求
时间设定
上升时间
OFF，0.1s - 999.9s，步进0.1s
测试时间
0.7s - 999.9s，步进0.1s
下降时间
OFF，0.1s - 999.9s，步进0.1s
等待时间
OFF，0.1s - 999.9s，步进0.1s
匝间绝缘测试
输出脉冲电压
0.1kV - 6.000kV，0.01kV步进，±5%设置值±15V
0.1kV - 3.000kV，0.01kV步进，±5%设置值±15V
电感量测试范围
≥10μH
脉冲能量
0.36焦耳
波形采样
采样率：12bit，采样速度：200MHz，8级可调，存储深度：12k Byte，样本平均：1 - 32
施加脉冲数
到32个
判定方法
面积比较，面积差比较，电晕放电，相位差比较
OSC开短路侦测功能
温度补偿功能
可选Pt500A,温度补偿，温度转换
直流低电阻测试/△与Y型电阻测试 测试信号
100 mΩ 1A，1Ω 0.5A，其他 ≤3V
测试范围
0.01mΩ - 1.2MΩ
电阻
量程
0.01mΩ - 120.00mΩ
0.1mΩ - 1200.0mΩ
0.001Ω - 12.000Ω
0.01Ω - 120.00kΩ
0.1kΩ - 1200.0kΩ
精度
±(0.5%读数+0.04%满量程)
±(0.3%读数+0.03%满量程)
±(0.2%读数+0.03%满量程)
±(0.1%读数+0.03%满量程)
±(0.2%读数+0.03%满量程)
电感测试
标配
选配
测试参数
Ls， Lp，Rs，Rp，Q
测量准确度
0.5%
测试频率
100Hz，120Hz，1kHz， 10kHz， 100kHz
测试信号电平
1.0Vrms，10%精度
