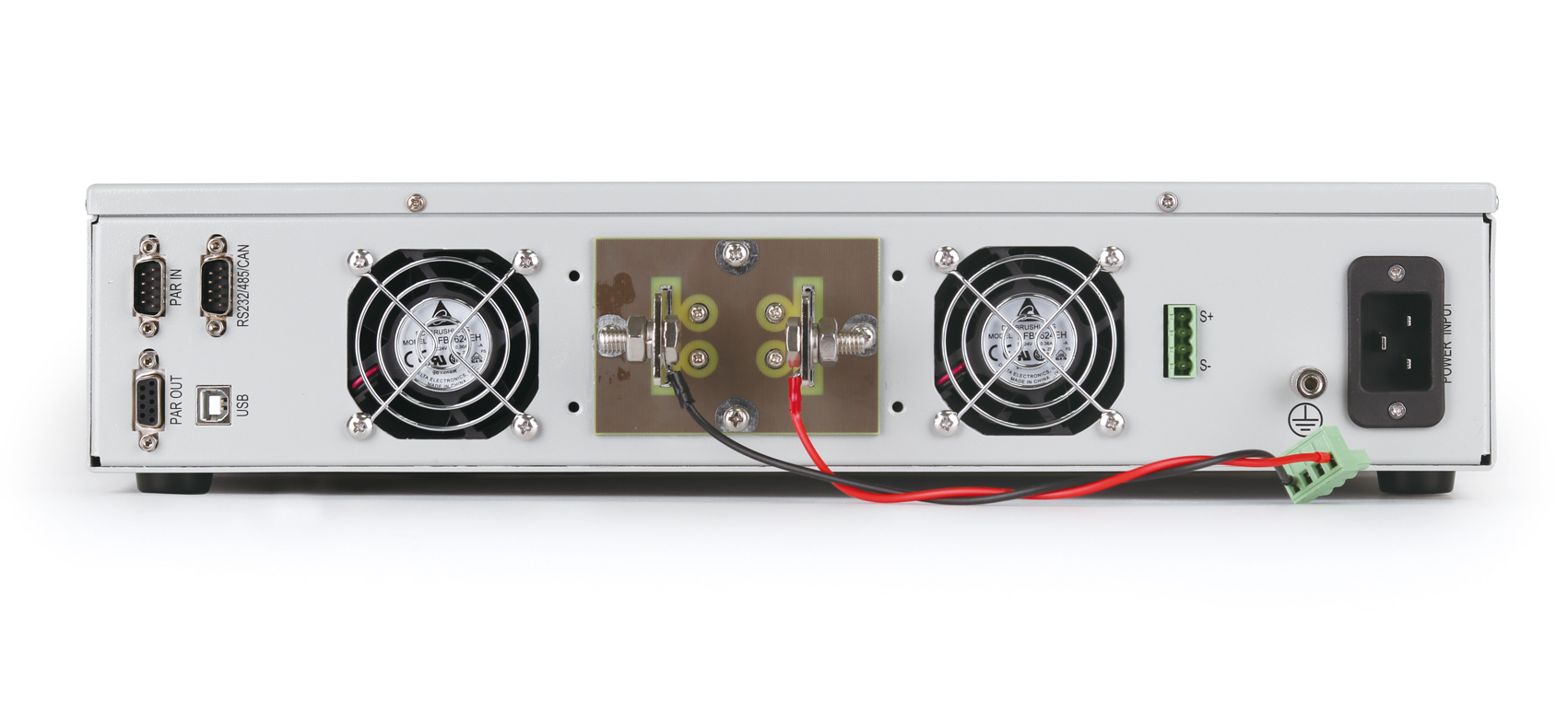

图片仅供参考,产品以实物为准

产品名称

TH691000-10 宽范围可编程直流

产品型号

TH691000-10

产品内部编号

产品价格

¥0.00

生产厂商

产品分类

TH691000-10 宽范围可编程直流电源产品详细规格

  • 技术参数


  • 参数

    型号

    TH6935-200

    TH6980-120

    TH69200-50

    TH69360-30

    TH69500-20

    TH69750-12

    TH691000-10

    额定输出

    电压

    35V

    80V

    200V

    360V

    500V

    750V

    1000V

    电流

    200A

    120A

    50A

    30A

    20A

    12A

    10A

    功率

    3000W

    效率

    92%

    92%

    92%

    93%

    93%

    93%

    93%

    负载调整率

    电压

    0.05%FS   0-的负载调整率)

    电流

    0.15%FS   0-ΔUDC 的负载调整率)

    电源调整率

    电压

    0.02%FS (±10%ΔUAC 输入)

    电流

    0.05%FS (±10%ΔUAC 输入)

    设定值解析度

    电压

    10mV

    10mV

    10mV

    10mV

    10mV

    10mV

    10mV

    电流

    10mA

    10mA

    10mA

    10mA

    10mA

    10mA

    10mA

    回读值解析度

    电压

    10mV

    10mV

    10mV

    10mV

    10mV

    10mV

    10mV

    电流

    10mA

    10mA

    10mA

    10mA

    10mA

    10mA

    10mA

    编程精度

    (25℃±5)

    电压

    ≤±(0.05%+0.04%FS)

    电流

    ≤±(0.15%+0.1%FS)

    功率

    ≤±0.8%FS

    回读精度

    (25℃±5)

    电压

    ≤±(0.05%+0.04%FS)

    电流

    ≤±(0.15%+0.1%FS)

    功率

    ≤±0.8%FS

    纹波与噪声

    RMS

    (20Hz-300kHz)

    10mVrms

    10mVrms

    20mVrms

    40mVrms

    50mVrms

    75mVrms

    100mVrms

    P-P

    (20Hz-2MHz)

    75mVpp

    100mVpp

    175mVpp

    250mVpp

    325mVpp

    500mVpp

    650mVpp

    上升时间

    空载10%-

    2ms

    上升时间

    满载10%-90%

    30ms

    保护功能

    OTP, OVP, OCP, OPP, PF

    隔离耐压

    1000VDC(输出对大地)

    主从并联

    通过真实主-从操作,可连接多达 10 台产品(经共享总线)

    保护

    OTP, OVP, OCP, OPP, PF

    存储

    10组工作模式;50个序列,每组20步骤

    模拟接口

    规格

    内置 15-   D-Sub 母插,电隔离

    信号范围

    0~5V    0~10V(可切换)

    U / I / P 精度

    0~10V: 0.2%FS   0~5V: 0.4%FS

    供电电源

    相数

    1ph+N+PE

    电压

    220VAC±10%

    频率

    45~66Hz

    功率因数

    0.99

    工作环境

    室内型; 工作温度:   0~50℃, 湿度:   <80%, 无凝露, 储存温度: -20~70℃,

    海拔: <2000m

    尺寸W×H×D(mm)

    482mm×88mm×455mm   (W×H×D) 标准机箱,高度 2U

    重量

    13.5kg
