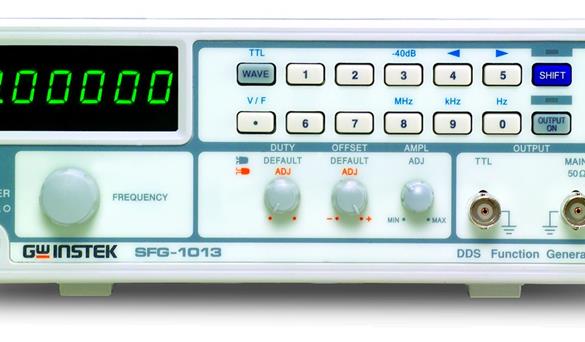

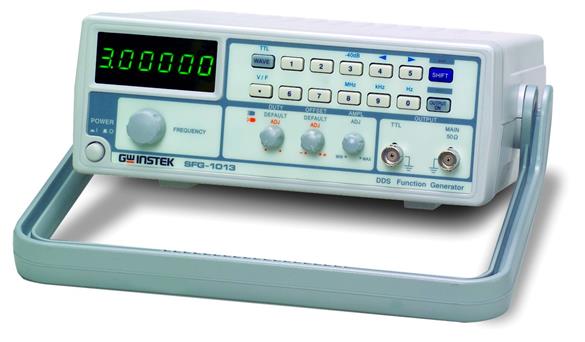

SFG-1000信号发生器产品详细规格
DDS技术和FPGA芯片设计
频率范围：0.1Hz~3MHz
高频率度：±20ppm
高频率稳定度：±20ppm
频率分辨率：100mHz
低正弦波失真度：-55dBc，0.1Hz~200kHz
电压显示（SFG-1013）
| 规格 | |
| 主要规格 | |
| 输出波形 | 正弦波, 方波, 三角波 |
| 频率范围(正弦波, 方波) | 0.1Hz~3MHz |
| 频率范围(三角波) | 0.1Hz~1MHz |
| 频率分辨率 | 0.1Hz |
| 频率稳定度 | ± 20 ppm |
| 频率度 | ± 20 ppm |
| 频率老化率 | ± 5 ppm /年 |
| 幅度范围 | 10Vp-p (50Ω负载) |
| 输出阻抗 | 50Ω±10％ |
| 衰减器 | -40dB±1dB×1 |
| 直流偏移 | ＜-5V～＞+5V(50Ω负载) |
| 占空比控制范围 | 25% to 75% below 1MHz (方波适用) |
| 显示器 | 6-位 LED 显示 |
| 输出控制 | 开关切换 |
| 正弦波 | |
| 谐波失真 | 规格应用于电平至;1/10电平值且TTL关闭;-55dBc, 0.1Hz ~ 200kHz;-40dBc, 0.2MHz ~ 2MHz;-35dBc, 2MHz ~ 3MHz |
| 平坦度 (幅度1kHz时间) | ＜±0.3dB, 0.1Hz ~ 1MHz;＜±0.5dB, 1MHz ~ 2MHz;＜± 1dB, 2MHz ~ 3MHz |
| 三角波 | |
| 线性度 | ≧98％,0.1Hz～100kHz;≧95％,100kHz～1MHz |
| 方波 | |
| 对称性 | 5% 周期 +4ns to 0.1Hz～100kHz |
| 上升/下降时间 | ≦100ns 在输出. (50Ω负载) |
| TTL 输出 | |
| 电平 | ≧3Vpp |
| 扇出 | 20 TTL 负载 |
| 上升/下降时间 | ≦25ns |
| 总体 | |
| 操作环境 | 室内使用, 海拔~ 2000m;环境温度 0℃ ~ 40℃;相对湿度: 高达 80% 在0℃ ~ 40℃;高达70% 在35℃ ~ 40℃;安装等级 II;污染度 2 |
| 电源 | AC 240V/220V/110V±10%, 50/60Hz |
| 存放环境 | |
| 温度 | -10℃ ~ 70℃ |
| 湿度 | 70% () |
| 附件 | |
| 操作手册 × 1;电源线 x 1;GTL-101× 1 | |
| 体积和重量 | |
| 251(W)×91(H)×291(D) mm;约2.1kg | |
