产品名称

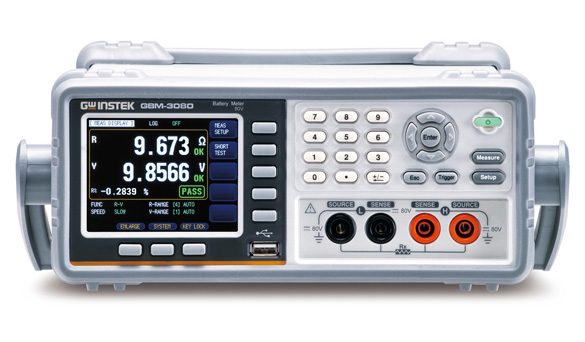

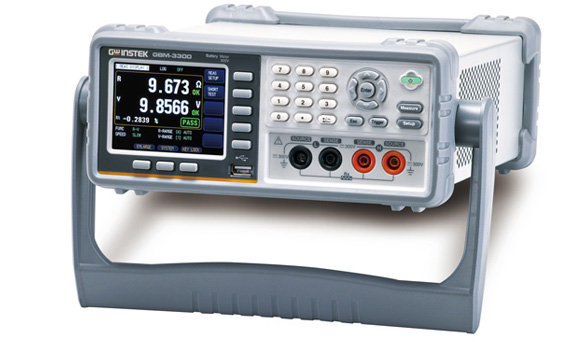

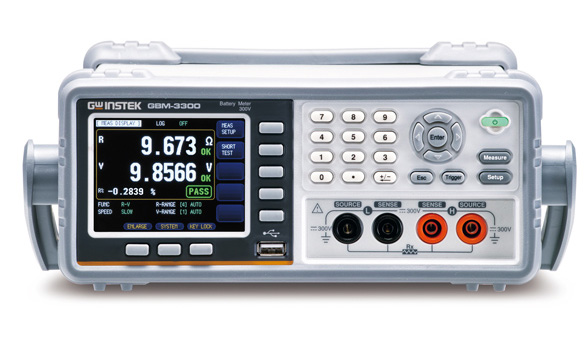

GBM-3000系列(GBM-3300,

产品型号

GBM-3300,GBM-3080

产品内部编号

产品价格

¥0.00

生产厂商

产品分类

GBM-3000系列GBM-3300,GBM-3080电池测试仪产品详细规格

  • 3.5" TFT LCD (320x240)

  • 测量项目:直流电压和交流电阻

  • 电压测量:300V(GBM-3300)或80V(GBM-3080)

  • 电阻测量: 0mΩ~ 3.2kΩ(max.)

  • 电压测量的基本精度: 0.01%

  • 电阻测量的基本精度: 0.5%

  • 测量分辨率高达0.1μΩ和10μV

  • 分别对电压和电阻进行独立的Go / NoGo确定功能

  • 测试导线(探棒)断开/接触故障的判断机制是测量可靠性的保证

  • 标准接口:USB Host/Device, RS-232C及Handler

快速选型

型号电阻测量电压测量分辨率基本精度标配接口
GBM-33003.2KΩ300V0.1uΩ/10uV电压0.01%,电阻0.5%USB/RS-232
GBM-30803.2KΩ80V0.1uΩ/10uV电压0.01%,电阻0.5%USB/RS-232





详细规格
显示
屏幕3.5(320x240)TFT LCD
阻抗5位数
电压6位数
测试速度
慢速3次/秒
中速14次/秒
高速25次/秒
Ex.高速65次/秒
阻抗测量
测试频率1kHz(±0.5Hz)固定值
输入阻抗3mΩ~300mΩ:99kΩ,3Ω~3kΩ;2MΩ
范围范围编号范围刻度分辨率测试电流开路电压(Vpp)

03mΩ3.1000mΩ0.1μΩ100mA8V

130mΩ31.000mΩ1μΩ100mA8V

2300mΩ310.00mΩ10μΩ10mA7V

33.1000Ω100μΩ1mA3V

430Ω31.000Ω1mΩ100μA2V

5300Ω310.00Ω10mΩ10μA1.5V

63kΩ3200.0Ω100mΩ10μA1.5V
精度范围编号速度精度温度系数

0慢速±0.5%读值±10位(±0.05%读值±1位)/℃

中速±0.5%读值±15位

高速±0.5%读值±20位

Ex.高速±0.5%读值±40位

1慢速±0.5%读值±5位(±0.05%读值±0.5位)/℃

中速±0.5%读值±6位

高速±0.5%读值±7位

Ex.高速±1.0%读值±8位
电压测量
范围范围编号范围刻度分辨率

08V±8.0800010μV

180V±80.8000100μV

2300V(仅GBM-3300)±303.0001mV
精度档位编号速度精度温度系数

0~2慢速±0.01%读值±3位(±0.001%读值±0.3位)/℃

中速±0.01%读值±5位

高速±0.05%读值±5位

Ex.高速±0.10%读值±6位
其他功能
范围选择自动范围,保持范围,正常范围
比较器ABS,PER或SEQ
连接侦测OPEN&WIRE
蜂鸣器OFF, Pass, Fail
触发内部,外部
接口USB Device / USB host/RS-232C/HANDLER
电源AC 100 - 240V, 50/60Hz;功耗:  10W
尺寸& 重量264mm(W)x 107mm(H)x 350mm(D) 2.8kg
