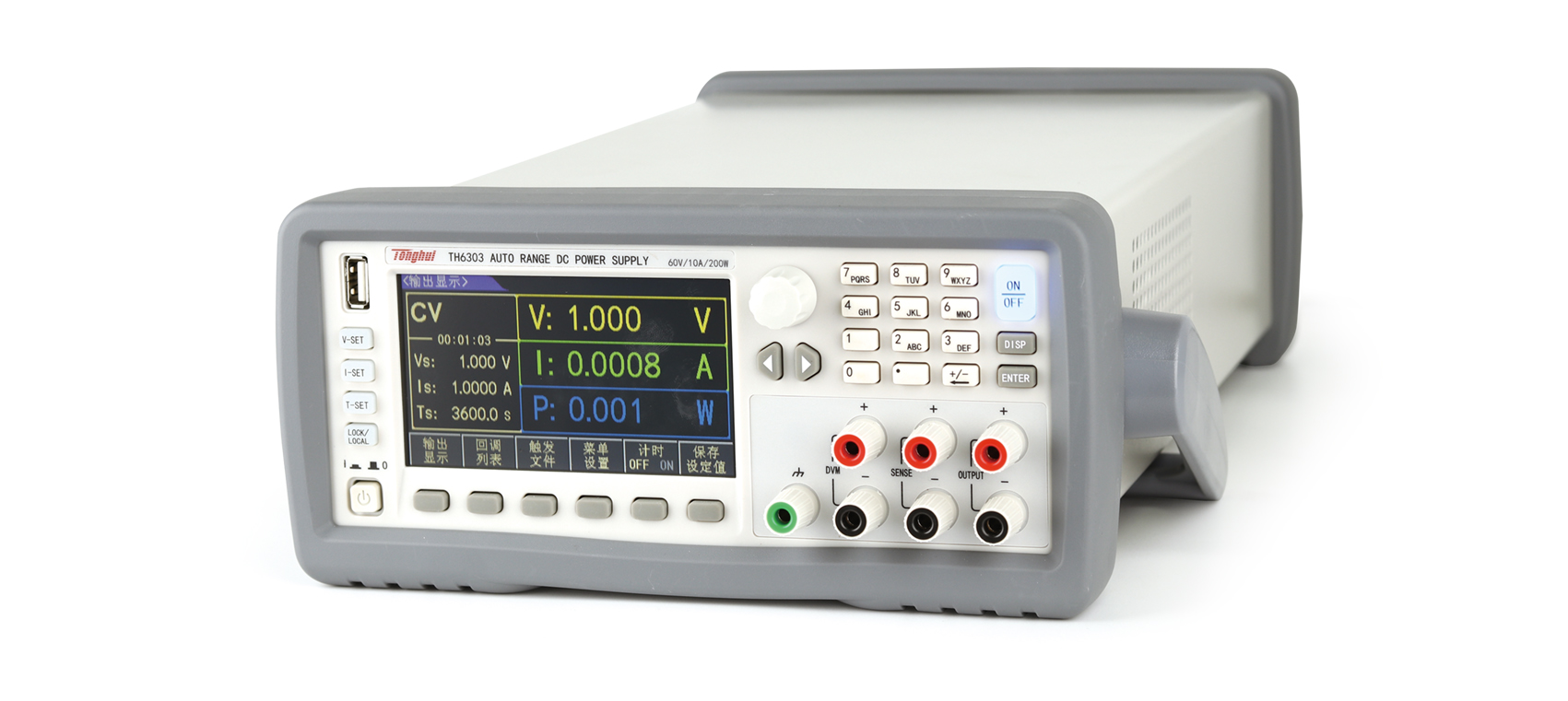

TH6303 宽范围可编程线性直流电源产品详细规格
技术参数
参数
TH6301
TH6302
TH6303
TH6304
TH6312
TH6313
TH6314
TH6323
TH6324
额定输出
电压
20V
30V
60V
120V
30V
60V
120V
60V
120V
电流
30A
20A
10A
5A
30A
15A
6A
25A
10A
功率
200W
200W
200W
200W
360W
360W
360W
600W
600W
负载调节率≤
电压
0.01%+20mV
0.01%+25mV
0.01%+10mV
0.01%+20mV
0.01%+20mV
0.01%+30mV
0.01%+8mV
0.01%+30mV
0.01%+25mV
电流
0.01%+20mA
0.01%+ 15mA
0.05%+4mA
0.05%+6mA
0.01%+20mA
0.05%+6mA
0.01%+6mA
0.1%+10mA
0.5%+10mA
电源调节率≤
电压
0.01%+20mV
0.01%+ 20mV
0.01%+10mV
0.01%+20mV
0.01%+20mV
0.01%+30mV
0.01%+8mV
0.01%+30mV
0.01%+25mV
电流
0.01%+20mA
0.01%+ 15mA
0.05%+4mA
0.05%+6mA
0.01%+20mA
0.05%+6mA
0.01%+6mA
0.1%+10mA
0.5%+10mA
设定值解析度
电压
1mV(＜100V), 10mV(＞100V)
电流
0.1mA(＜10A), 1mA(＞10A)
回读值解析度
电压
1mV(＜100V), 10mV(＞100V)
电流
0.1mA(＜10A), 1mA(＞10A)
设定精度12月（25°C±5°C)≤
电压
0.05%+10mV
0.05%+10mV
0.03%+5mV
0.04%+30mV
0.05%+10mV
0.03%+5mV
0.05%+15mV
0.03%+5mV
0.03%+20mV
电流
0.1%+30mA
0.1%+20mA
0.1%+10mA
0.1%+10mA
0.1%+30mA
0.1%+15mA
0.1%+20mA
0.1%+25mA
0.1%+25mA
回读精度12月（25°C±5°C)≤
电压
0.05%+10mV
0.05%+10mV
0.03%+5mV
0.04%+30mV
0.05%+10mV
0.03%+5mV
0.05%+15mV
0.03%+5mV
0.03%+20mV
电流
0.1%+30mA
0.1%+20mA
0.1%+10mA
0.1%+10mA
0.1%+30mA
0.1%+15mA
0.1%+20mA
0.1%+25mA
0.1%+25mA
纹波和噪声(20Hz20MHz）≤
差模电压
≤15mVpp
≤15mVpp
≤8mVp-p
≤30mVp-p
≤15mVpp
≤15mVp-p
≤20mVpp
≤20mVp-p
≤50mVp-p
差模电流
≤10mArms
≤10mArms
≤6mArms
≤6mArms
≤12mArms
≤8mArms
≤12mArms
≤15mArms
≤15mArms
上升时间≤
10%-90%
≤100mS
≤100mS
≤150mS
≤200mS
≤100mS
≤200mS
≤150mS
≤150mS
≤150mS
下降时间≤
90%-10%
≤2S
≤2S
≤2S
≤3.5S
≤2S
≤2S
≤3.5S
≤2S
≤3.5S
DVM
显示精度
0.05%+10mV
0.05%+10mV
0.03%+5mV
0.04%+30mV
0.05%+10mV
0.03%+5mV
0.05%+15mV
0.03%+5mV
0.03%+20mV
显示分辨率
1mV
输入电压范围
20V
30V
60V
120V
30V
60V
120V
60V
120V
存储
10组触发输出，每组100个步骤，100组设定记忆

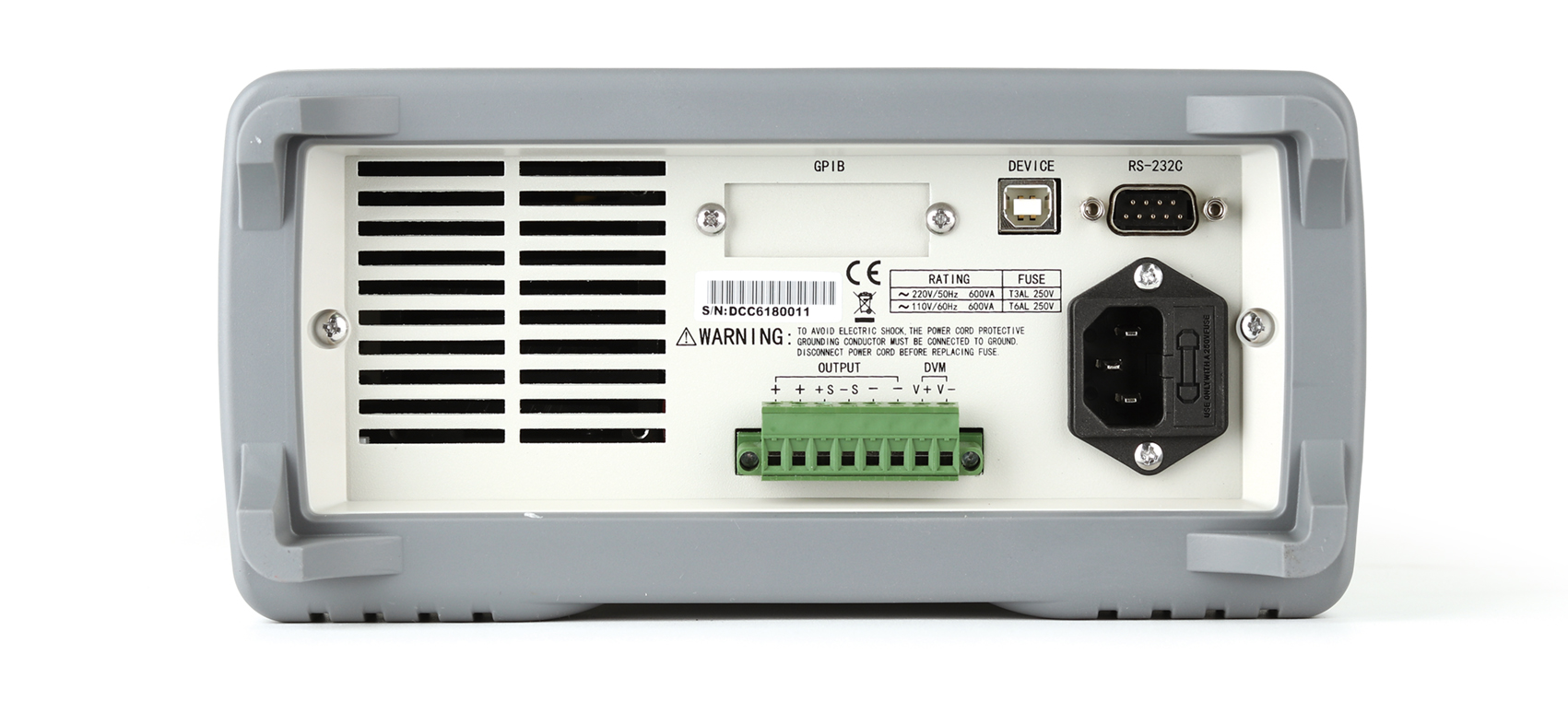

注：当测试端输出电流大于10A时，不能使用带香蕉插头的测试线测试，请使用带Y型或O型冷接线端子的测试线进行测试；也可以选用机箱后面板测试端进行测试。
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 两端测试线 | TH26004C | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 大电流测试线缆 | TH26035D | ||||
| 大电流测试线缆 | TH26035E | ||||
