产品名称

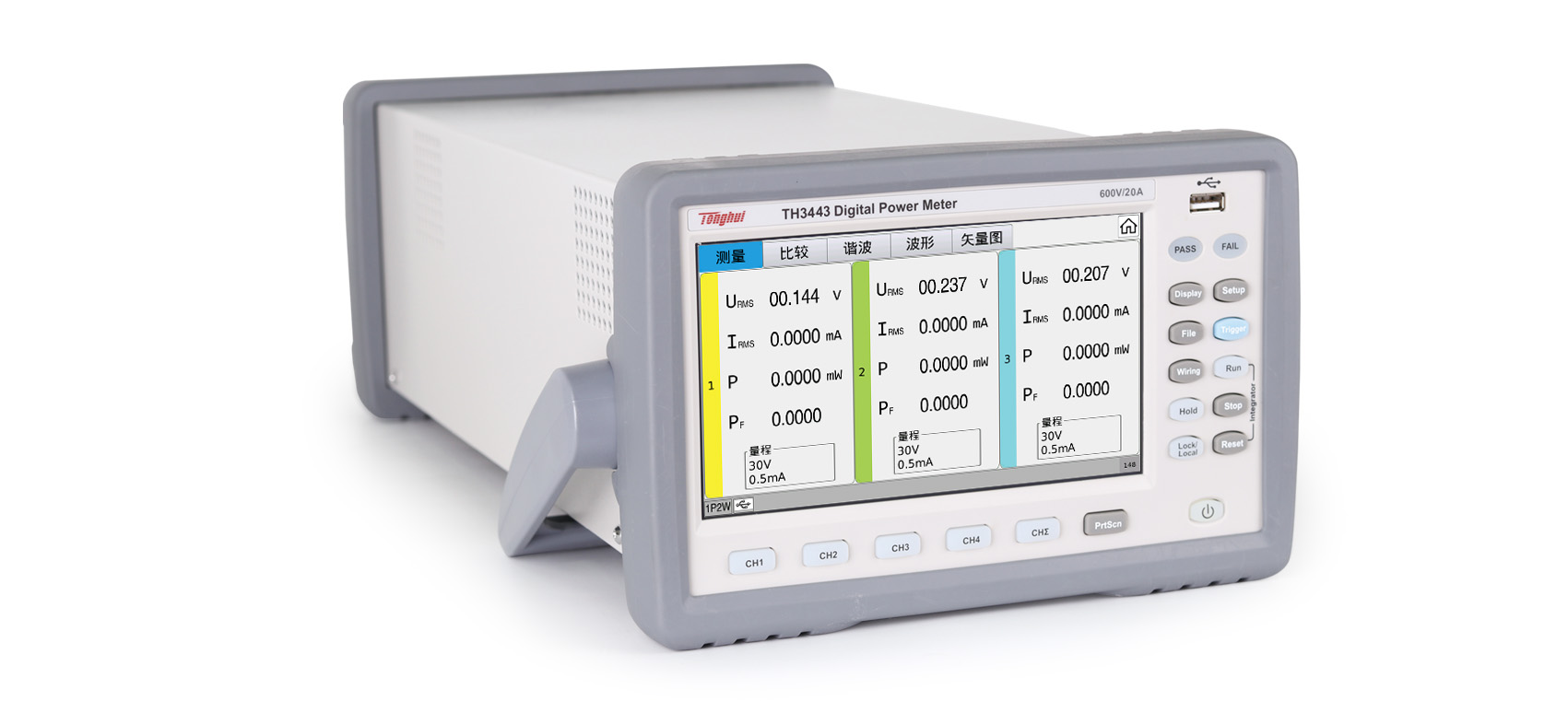

TH3443 多通道数字功率计

产品型号

TH3443

产品内部编号

产品价格

¥0.00

生产厂商

产品分类

TH3443 多通道数字功率计产品详细规格

  • 技术参数

  • 型号TH3431TH3433TH3434TH3441TH3443TH3444
    通道数134134
    显示器7寸(800*480)彩色TFT电阻触摸屏
    接线方式一相两线
    (1P2W)

    一相两线(1P2W)

     一相三线(1P3W)

    三相三线(3P3W)

    三相四线(3P4W)

    三电压三电流(3V3A)
    一相两线
    (1P2W)

    一相两线(1P2W)

    一相三线(1P3W)

    三相三线(3P3W)

    三相四线(3P4W)

    三电压三电流(3V3A)
    基本特征AC


    R

    R
    DCRR
    精密型RR
    微电流R
    谐波分析RR
    电能测试RR
    显示方式数据RR
    积分数据RR
    波形图RR
    矢量分析RR
    柱状图RR
    基本准确度(一年)
    电压基本精度0.1%读数+0.1%量程
    分辨率0.001V
    电流精度± (0.1%读数+0.1%量程)
    分辨率0.1μA1μA
    频率分段电压/电流精度
    DC± (0.1%读数+0.2%量程)
    0.1Hz ≤ Freq < 45Hz± (0.1%读数+0.2%量程)
    45Hz ≤ Freq < 66Hz± (0.1%读数+0.1%量程)
    66Hz ≤ Freq < 1kHz± (0.1%读数+0.2%量程)
    1kHz ≤ Freq < 10kHz± ((0.07*Freq)%读数+0.3%量程)
    10kHz ≤ Freq ≤ 100kHz± (0.5%读数+0.5%量程)± [0.04*(Freq - 10k)]%读数
    输入
    电压范围1V - 600V
    量程15V/30V/60V/150V/300V/600V
    小分辨率0.001V
    输入阻抗2MΩ
    允许输入1000V(1S)
    700V(连续)
    电流范围0.01mA - 2A0.1mA - 20A
    量程0.5mA/1mA/2mA/5mA/10mA/20mA5mA/10mA/20mA/50mA/100mA/200mA
    输入阻抗400mΩ
    量程0.05A/0.1A/0.2A/0.5A/1A/2A0.5A/1A/2A/5A/10A/20A
    输入阻抗40mΩ4mΩ
    小分辨率0.1μA1μA
    允许输入3A(1S)30A(1S)
    2A(连续)20A(连续)
    功率范围0.01mW - 1.2kW0.1mW - 12kW
    小分辨率0.001mW0.01mW
    频率范围基频范围:DC/0.1Hz - 100kHz,滤波器500Hz
    小分辨率0.01Hz
    功率因数范围 - 1.000 - 1.000
    小分辨率0.001
    谐波分析基频范围10Hz~1.2kHz
    精度± (5%读数+0.3%量程)

    范围0 - 99999kWh
    电能积分小分辨率0.001Wh

    精度± (0.2%读数+0.3%量程)

    范围0 - 9999:59:59
    电能计时分辨率1s

    精度± 0.05%
    更新率可选0.1s/0.25s/0.5s/1s/2s/10s/20s
    锁定功能数据锁定
    量程方式自动/手动
    输入阻抗≥ 2MΩ(电压输入)
    比较器限声、光报警,
    输出8路可编程继电器输出
    测量辅助功能
    数据缓冲存储功能对测试结果进行U盘存储,可以在PC端进行统计分析
    保存/加载功能设置数据的保存分为测量参数设置和系统参数设置
    键盘锁定功能可锁定前面板按键以及触摸屏操作,有效防止误操作

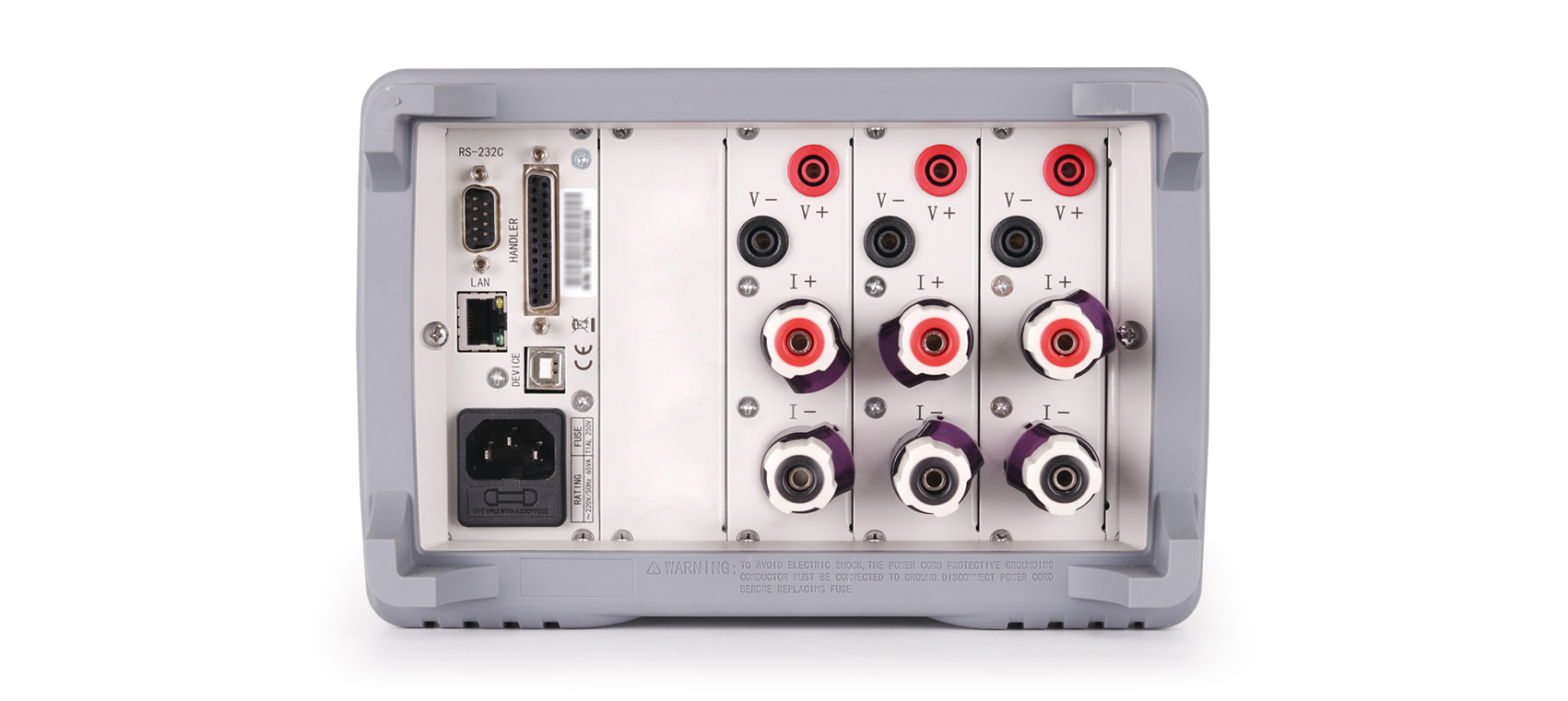

    通讯与接口串行通讯RS232C/RS485二选一,需出厂前预装
    USB HOST通用串行总线插座,A类;FAT16/FAT32格式。U盘存储或的无线网卡(WIFI支持RTL8192及MT7601)等设备支持
    USB DEVICE通用串行总线插座,小型B类(4个接触位置);与USBTMC - USB488和USB2.0相符合,阴接头用于连接外部控制器。可选CDC模式或TMC模式。
    LAN10/100BaseT以太网,8引脚,通信稳定。
    HANDLER8路继电器输出,用于比较信号的结果输出
    存储USB波形、设置文件
    电源供应AC220V± 10%,50/60Hz± 5%,软电源开关
    体积W*H*D工作尺寸236mm*154mm*475.5mm(含外套)
    上架尺寸215mm*132mm*441mm(W*H*D)
    重量8.1kg
