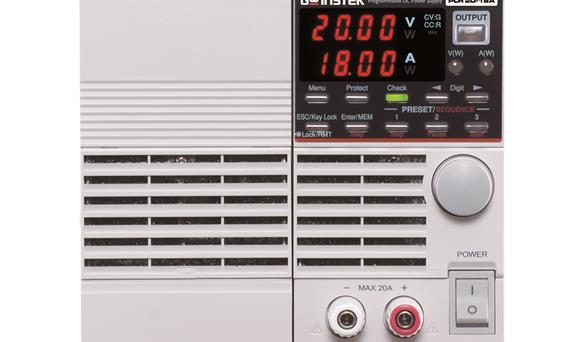

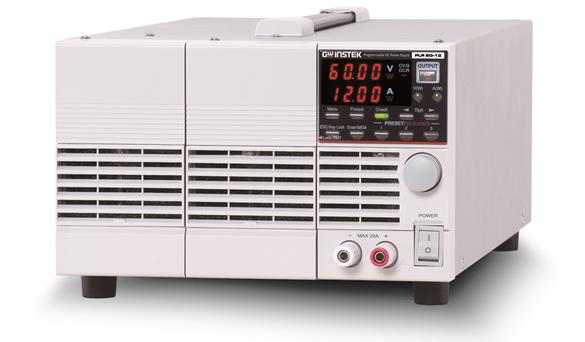

PLR系列开关式PLR 20-18,PLR 20-36,PLR 36-10,PLR 36-20,PLR 60-6,PLR 60-12可编程单通道直流电源产品详细规格
快速选型
| 型号 | 电流 | 电压 | 功率 | 功能 | 标配接口 |
| PLR 20-18 | 18A | 20V | 360W | 开关 | RS232 |
| PLR 20-36 | 36A | 20V | 720W | 开关 | RS232 |
| PLR 36-10 | 10A | 36V | 360W | 开关 | RS232 |
| PLR 36-20 | 20A | 36V | 720W | 开关 | RS232 |
| PLR 60-6 | 6A | 60V | 360W | 开关 | RS232 |
| PLR 60-12 | 12A | 60V | 720W | 开关 | RS232 |
| 详细规格 | ||||||
| PLR20-18 | PLR20-36 | PLR36-10 | PLR36-20 | PLR60-6 | PLR60-12 | |
| 额定输出 | ||||||
| 电压 | 0V~20V | 0V~20V | 0V~36V | 0V~36V | 0V~60V | 0V~60V |
| 电流 | 0~18A | 0~36A | 0~10A | 0~20A | 0~6A | 0~12A |
| 功率 | 360W | 720W | 360W | 720W | 360W | 720W |
| 例（CV） | ||||||
| 线性 | 3mA | 3mA | 3.8mA | 3.8mA | 5mA | 5mA |
| 负载 | 2mA | 2mA | 2.8mA | 2.8mA | 4mA | 4mA |
| 例（CC） | ||||||
| 线性 | 5mA | 5mA | 5mA | 5mA | 5mA | 5mA |
| 负载 | 5mA | 10mA | 1mA | 5mA | 1mA | 5mA |
| 波&噪声（噪声带宽=20MHz；波纹带宽=1MHz） | ||||||
| CV P-P | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p |
| CV rms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms |
| CC rms | 10mArms | 10mArms | 5mArms | 10mArms | 5mArms | 5mArms |
| 回读精度（23℃±5℃，预热30分钟后） | ||||||
| 电压 | ±（0.1%rdg+2digits) | ±（0.1%rdg+2digits) | ±（0.1%rdg+2digits) | |||
| 电流 | ±（0.5%rdg+2digits) | ±（0.5%rdg+2digits) | ±（0.5%rdg+2digits) | |||
| 功率 | ±（0.7%rdg+1.5F.S.) | ±（0.7%rdg+1.5F.S.) | ±（0.7%rdg+1.5F.S.) | |||
| 设置精度（23℃±5℃，预热30分钟后） | ||||||
| 电压 | ±（0.5%SETg+0.5%F.S.) | ±（0.5%SETg+0.5%F.S.) | ±（0.5%SETg+0.5%F.S.) | |||
| 电流 | ±（1%SETg+1%F.S.) | ±（1%SETg+1%F.S.) | ±（1%SETg+1%F.S.) | |||
| 响应时间 | ||||||
| 上升时间(输出电压：10%→90%FS) | 50ms/50ms;无负载/额定负载 | 50ms/50ms;无负载/额定负载 | 50ms/50ms;无负载/额定负载 | |||
| 下降时间(全负载)(输出电压：10%→90%FS) | 50ms | 50ms | 150ms | |||
| 下降时间(无负载) (输出电压：10%→90%FS) | 250ms | 250ms | 600ms | |||
| 负载瞬时恢复时间 (负载从50到) | 100us | 100us | 100us | |||
| 设置分辨率 | ||||||
| 电压 | 10mV | 10mV | 10mV | |||
| 电流 | 10mA | 10mA | 10mA | |||
| 测量分辨率 | ||||||
| 电压 | 10mV | 10mV | 10mV | |||
| 电流 | 10mA | 10mA | 10mA | |||
| 串并联性能 | ||||||
| 并联操作 | 多3个单元 | 多3个单元 | 多3个单元 | |||
| 串联操作 | 多2个单元 | 多2个单元 | 多2个单元 | |||
| 保护功能 | ||||||
| OVP | 范围设定：10%~110%F.S.分辨率设定：低显示分辨率的10倍 当输出电压过设定的OVP值时激活：硬件检测 | |||||
| OCP | 范围设定： 5%~110%F.S.分辨率设定：低显示分辨率的10倍 当输出电流过设定的OCP值时激活：软件检测 | |||||
| UVP | 范围设定： -1V~110%F.S.分辨率设定：低显示分辨率的10倍 当输出电压低于设定的UVP值时激活：软件检测 | |||||
| 环境条件 | ||||||
| 操作温度 | 0℃~40℃ | |||||
| 存储温度 | ﹣20℃~60℃ | |||||
| 操作湿度 | 30%~85%RH（非冷凝） | |||||
| 存储湿度 | 20%~85%RH（非冷凝） | |||||
| 读取回温系数 | ||||||
| 电压 | ±100ppm/℃ | |||||
| 电流 | ±100ppm/℃ | |||||
| 其他 | ||||||
| 功率消耗 | 570VA | 1100VA | 520VA | 1050VA | 510VA | 1000VA |
| 功率因数 | 0.99 | 0.99 | 0.99 | 0.99 | 0.99 | 0.99 |
| 冷却方法 | 强制冷却:风扇速度与内部散热片的温度成比例 | |||||
| 电源 | 单相100VAC至240VAC,50HZ到60HZ | |||||

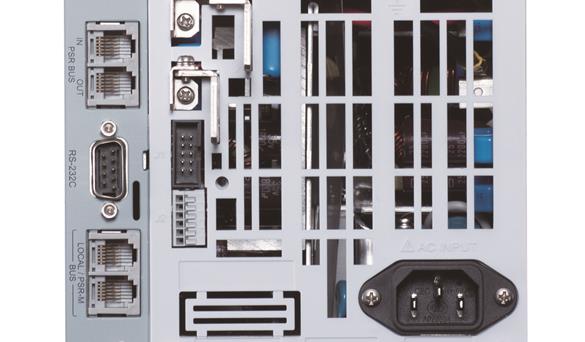

| 接口 | RS-232C（标配）；GPIB/USB/LAN（选配） | |||||
| 模拟控制 | 可以 | |||||
| 外形尺寸&重量 | 139.5（H）X 140（W）X 415.5（D）约5.2kg | 139.5（H）X 210（W）X 415.5（D）约7.5kg | 139.5（H）X 140（W）X 415.5（D）约5.2kg | 139.5（H）X 210（W）X 415.5（D）约7.5kg | 139.5（H）X 140（W）X 415.5（D）约5.2kg | 139.5（H）X 210（W）X 415.5（D）约7.5kg |
| 规格如有部变更，恕不另行通知 | ||||||
