产品名称

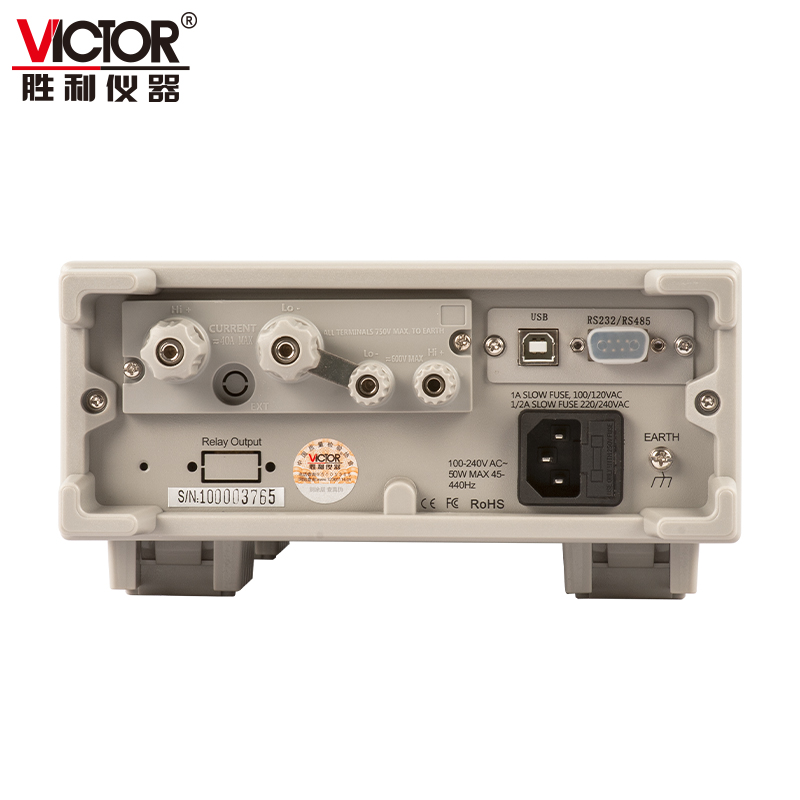

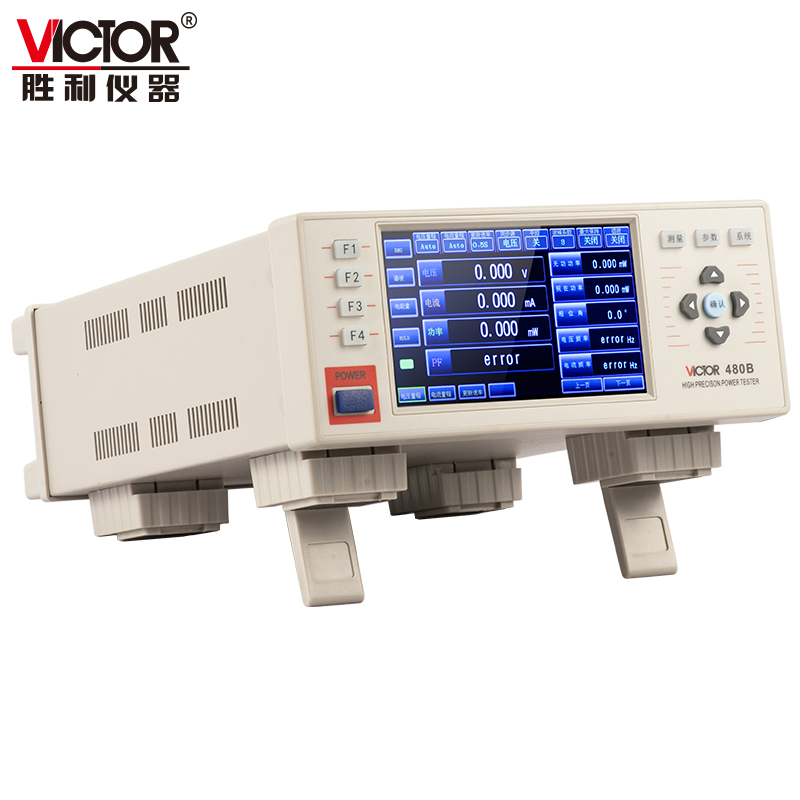

VICTOR 480B高精度功率计

产品型号

VICTOR 480B

产品内部编号

产品价格

¥0.00

生产厂商

产品分类

VICTOR 480B高精度功率计产品详细规格

应用领域:

适用于自动化生产线、家用电器生产线、电源、充电器、照明电器、电动机等的检测,是众多企业评估设备节能性能常用的功率测量仪器

产品特点:

高精度,低待机功耗测量;

谐波曲线/柱状图显示;

支持记忆功能;

USB/RS232/RS485接口基本满足用户不同的测试通信需求;

具有报警功能,有效提高工作效率。

技术规格

基本功能

VICTOR 480B

测量功能

电压、电流、功率、功率因数、相位角、频率、电能累计、安时累计、谐波、电能计时

带宽

DC: 0.5Hz~1KHz

输入方式

电压电流均为浮置输入

显示更新

显示刷新周期0.1秒~5秒可设

线路滤波

截止频率500Hz

A/D转换

采样周期约70μS,24位,电压,电流同时采样

输入阻抗

电压输入阻抗约2MΩ、电流输入阻抗低档约0.5Ω,约4mΩ。外部传感器信号输入端子输入阻抗根据输入电压变化而变化,10V时约100kΩ,  2V时约20 kΩ。

校零方式

每次换量程时或每次改变测量模式时校准零点。

测量模式

RMS(真有效值)  VOLTAGE MEAN(电压整流平均,电流真有效值)  AC(交流)  DC(直流)

整机功耗

< 10VA

通讯接口

USB(标配),RS-232/485(标配),以太网(选配)

基本精度

VICTOR 480B

功能

测量范围

误差

小分辨率

电压

0.5V~600V

DC              ±(读数的0.1%+量程的0.2%)

0.5Hz ≤f ≤45Hz  ±(读数的0.1%+量程的0.2%

45Hz≤f≤66Hz   ±(读数的0.05%+量程的0.1%)

66Hz≤f≤1KHz    ±(读数的0.1%+量程的0.2%)

0.001V

电流

0.05mA~45A

0.01mA

有功功率

U*I*PF

DC           ±(读数的0.1%+量程的0.2%)

0.5Hz≤f≤45Hz ±(读数的0.3%+量程的0.2%)

45Hz≤f≤66Hz  ±(读数的0.05%+量程的0.1%

66Hz≤f≤1KHz ±(读数的0.2%+量程的0.2%)

0.001mW

功率因数

0.01~1

0.5lz≤f≤66Hz ±0.01

66Hz≤f≤1KHz ±0.02

0.001

频率

0.5Hz~1KHz

0.1%

0.001Hz

电能累计

0~999999MWh

0~-99999MWh

DC            ±(读数的0.1%+量程的0.2%)

0.5Hz≤f≤45Hz ±(读数的0.3%+量程的0.2%)

45Hz≤f≤66Hz ±(读数的0.05%+量程的0.1%)

66Hz≤f≤1KHz ±(读数的0.2%+量程的0.2%)

0.0001mWh

安时累计

0~999999MAh

0~-99999MAh

DC            ±(读数的0.1%+量程的0.2%)

0.5Hz≤f≤45Hz ±(读数的0.1%+量程的0.2%)

45Hz≤f≤66Hz ±(读数的0.05%+量程的0.1%)

66Hz≤f≤1KHz ±(读数的0.1%+量程的0.2%)

0.0001mAh

电能计时

99999h

± 2秒/小时

1秒

谐波

1~50次

精度等级:

B级IEC61000-4-7

      基波频率分析次数

10Hz-65Hz    50

65Hz-100Hz   32

100Hz-200Hz  16

 200Hz-400Hz  8

0.01

基本参数


电源

AC 100V~240V  45~440Hz  DC 100V~300V

显示屏尺寸

800x480点阵彩色液晶触摸显示屏

机身颜色

灰白色

机身重量

2.8KG

机身尺寸

215mmx88mmx300mm

标准配件

三插电源线、说明书、通讯软件、RS232通讯线、RS485通讯线

标准内包装

纸箱

外包装尺寸

35*28*19cm

标准包装数量

1

标准包装箱毛重

3.0KG
