产品名称

TH2883S8-5 脉冲式线圈测试仪

产品型号

TH2883S8-5

产品内部编号

产品价格

¥0.00

生产厂商

产品分类

TH2883S8-5 脉冲式线圈测试仪产品详细规格

  • 技术参数

  • 型号

    TH2883-1

    TH2883-5

    TH2883-10

    TH2883S8-5

    TH2883S4-5

    脉冲电压

    30V-1200V

    5V步进±5%±5V

    100V-5000V

    10V步进±5%±15V

    500V-10kV

    20V步进±5%±25V

    100V-5000V

    10V步进±5%±15V

    100V-5000V

    10V步进±5%±15V

    通道数

    1

    1

    1

    8

    4

    电感测试范围

    ≥1uH

    ≥10uH

    ≥20uH

    ≥10uH

    ≥10uH

    脉冲能量

    0.02焦耳

    0.25焦耳

    0.5焦耳

    0.25焦耳

    0.25焦耳

    测量速度

    6次/秒

    6次/秒

    3次/秒(10kV电压时)

    6次/秒(单通道)

    6次/秒(单通道)

    施加脉冲数

    到32个

    输入阻抗

    5MΩ

    显示器

    800x480点65k色TFT,波形显示范围600x256

    波形采集

    采样率: 200Msps,   8级可调分辨率: 8 Bits存储深度:6k Bytes样本平均:1-32

    判定方法

    面积比较 面积差比较 电晕放电 相位差比较

    波形测量

    波形的电压、波形的频率、波形的时间

    触发方式

    手动触发、外部触发、总线触发,内部触发

    判别输出

    OK/NG 显示,LED 灯指示,蜂鸣器报警

    测量统计

    具有测量结果的统计功能

    存储器

    仪器内部可以存储20组标准波形和仪器设置也可以使用U盘作为外部存储器

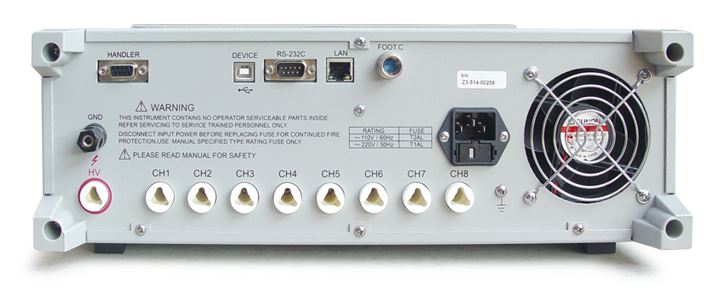

    接口

    Handler,RS232C,USB Device,USB Host,Lan

    电源

    供电电源

    110V/220V±10% 50Hz/60Hz±5%

    电源功耗

    ≤200VA

    通用条件

    工作环境

    温度

    0℃ - 40℃

    湿度

    ≤75% R.H.

    安全和电磁兼容

    IEC61010-1:2001,IEC61326-2-1:2005



  • 附件

  • 标配
    配件名称型号



    高压测试电缆(红色)TH90003R



    高压测试线TH2883-01



    选配
    配件名称型号



    测试夹具TH26052



    测试夹具TH26053
