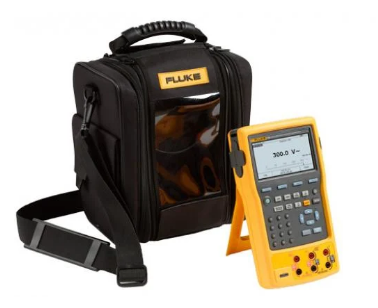

Fluke 754/754 PLUS 多功能过程校验仪——文档化全功能过程校验仪——HART产品详细规格
产品规格: Fluke 754/754 PLUS 多功能过程校验仪——文档化全功能过程校验仪——HART
| 测量度 | |||||
| 直流电压 | 量程/分辨率 | 1 年 | 2 年 | ||
| 100.000 mV | 0.02% + 0.005 mV | 0.03% + 0.005 mV | |||
| 3.00000 V | 0.02% + 0.00005 V | 0.03% + 0.00005 V | |||
| 30.0000 V | 0.02% + 0.0005 V | 0.03% + 0.0005 V | |||
| 300.00 V | 0.05% + 0.05 V | 0.07% + 0.05 V | |||
| 交流电压 | 3.000 V（40 Hz 至 500 Hz）/ 0.001 V | 0.5% + 0.002 V | 1.0% + 0.004 V | ||
| 30.00 V（40 Hz 至 500 Hz）/ 0.01 V | 0.5% + 0.02 V | 1.0% + 0.04 V | |||
| 300.0 V（40 Hz 至 500 Hz）/ 0.1 V | 0.5% + 0.2 V | 1.0% + 0.2 V | |||
| 直流电流 | 30.000 mA | 0.01% + 5 uA | 0.015% + 7 uA | ||
| 110.00 mA | 0.01% + 20 uA | 0.015% + 30 uA | |||
| 电阻 | 10.000 Ω | 0.05% + 50 mΩ | 0.07% + 70 mΩ | ||
| 100.00 Ω | 0.05% + 50 mΩ | 0.07% + 70 mΩ | |||
| 1.0000 kΩ | 0.05% + 500 mΩ | 0.07% + 0.5 Ω | |||
| 10.000 kΩ | 0.1% + 10 Ω | 0.15% + 15 Ω | |||
| 频率 | 1.00 至 110.00 Hz / 0.01 Hz | 0.05 Hz | |||
| 110.1 至 1100.0 Hz / 0.1 Hz | 0.5 Hz | ||||
| 1.101 至 11.000 kHz / 0.001 kHz | 0.005 kHz | ||||
| 11.01 至 50.00 kHz / 0.01 kHz | 0.05 kHz | ||||
| 输出度 | |||||
| 1 年 | 2 年 | ||||
| 直流电压 | 100.000 mV | 0.01% + 0.005 mV | 0.015% + 0.005 mV | ||
| 1.00000 V | 0.01% + 0.00005 V | 0.015% + 0.0005 V | |||
| 15.0000 V | 0.01% + 0.0005 V | 0.015% + 0.0005 V | |||
| 直流电流 | 22.000 mA（输出） | 0.01% + 0.003 mA | 0.02% + 0.003 mA | ||
| 电流槽（模拟） | 0.02% + 0.007 mA | 0.04% + 0.007 mA | |||
| 电阻 | 10.000 Ω | 0.01% + 10 mΩ | 0.015% + 15 mΩ | ||
| 100.00 Ω | 0.01% + 20 mΩ | 0.015% + 30 mΩ | |||
| 1.0000 kΩ | 0.02% + 0.2 Ω | 0.03% + 0.3 Ω | |||
| 10.000 kΩ | 0.02% + 3 Ω | 0.03% + 5 Ω | |||
| 频率 | 0.1 至 10.99 Hz | 0.01 Hz | |||
| 0.01 至 10.99 Hz | 0.01 Hz | ||||
| 11.00 至 109.99 Hz | 0.1 Hz | ||||
| 110.0 至 1099.9 Hz | 0.1 Hz | ||||
| 1.100 至 21.999 kHz | 0.002 kHz | ||||
| 22.000 至 50.000 kHz | 0.005 kHz | ||||
| 技术参数 | |||||
| 数据记录功能 | 测量功能 | 电压、电流、电阻、频率、温度、压力 | |||
| 读数速度 | 1、2、5、10、20、30 或 60 次/分钟 | ||||
| 记录长度 | 8000 个读数（对于 30 或 60 次/分钟，为 7980 个） | ||||
| 斜率功能 | 输出功能 | 电压、电流、电阻、频率、温度 | |||
| 调制速率 | 4 步/秒 | ||||
| 跳闸检测 | 连续性或电压（输出电流时，无法进行连续性检测） | ||||
| 回路电源功能 | 电压 | 可选，26 V | |||
| 精度 | 10%，22 mA 时小值为 18 V | ||||
| 电流 | 25 mA，短路保护 | ||||
| 输入相电压 | 直流 50 V | ||||
| 步进功能 | 输出功能 | 电压、电流、电阻、频率、温度 | |||
| 手动步进 | 可选步进，使用箭头按钮进行更改 | ||||
| 自动步进 | 函数、起动延时、步进值、步进时间、循环等可完全编程 | ||||
| 环境指标 | |||||
| 工作温度 | -10 °C 至 +50 °C | ||||
| 存放温度 | -20 °C 至 +60 °C | ||||
| 防尘/防水 | 符合 IP52，IEC 529 | ||||
| 工作海拔 | 平均海平面之上 3000 米（9842 英尺） | ||||
| 安全规格 | |||||
| 机构批准 | CAN/CSA C22.2 No 1010.1-92、ASNI/ISA S82.01-1994、UL3111 和 EN610-1:1993 | ||||
| 机械和通用规格 | |||||
| 尺寸 | 136 x 245 x 63 mm (5.4 x 9.6 x 2.5 in) | ||||
| 重量 | 1.2 kg (2.7 lb) | ||||
| 电池 | 内部锂离子电池包：7.2 V，4400 mAh，30 Wh | ||||
| 电池寿命 | 通常大于 8 小时 | ||||
| 更换电池 | 无需打开校准器进行更换；无需使用工具 | ||||
| 侧端口连接 | 压力模块连接器 | ||||
| 将接口与 PC 相连的 USB 连接器 | |||||
| 数字仪器 (HART) 连接器 | |||||
| 可选电池充电器/消除器的连接 | |||||
| 数据存储容量 | 1 周的校准程序结果 | ||||
| 90 天规格 | 750 系列的标准规格间隔是 1 年和 2 年。 | ||||
| 典型的 90 日测量和输出精度可通过如下方法估计：将一年“读数百分比”或“输出百分比”规格除以 2。 | |||||
| 台面规格（用“满刻度的 %”、“字”或“欧姆”表示）保持不变。 | |||||
| 温度、电阻温度探测器 | |||||
| 度或读数的 % - 类型 (α) | 量程 °C | 测量 °C¹ | |||
| 1 年 | 2 年 | ||||
| 100 Ω Pt (385) | -200 至 100 | 0.07 ℃ | 0.14 ℃ | ||
| 100 至 800 | 0.02% + 0.05 °C | 0.04% + 0.10 °C | |||
| 200 Ω Pt (385) | -200 至 100 | 0.07 ℃ | 0.14 ℃ | ||
| 100 至 630 | 0.02% + 0.05 °C | 0.04% + 0.10 °C | |||
| 500 Ω Pt (385) | -200 至 100 | 0.07 ℃ | 0.14 ℃ | ||
| 100 至 630 | 0.02% + 0.05 °C | 0.04% + 0.10 °C | |||
| 1000 Ω Pt (385) | -200 至 100 | 0.07 ℃ | 0.14 ℃ | ||
| 100 至 630 | 0.02% + 0.05 °C | 0.04% + 0.10 °C | |||
| 100 Ω Pt (3916) | -200 至 100 | 0.07 ℃ | 0.14 ℃ | ||
| 100 至 630 | 0.02% + 0.05 °C | 0.04% + 0.10 °C | |||
| 100 Ω Pt (3926) | -200 至 100 | 0.08 ℃ | 0.16 ℃ | ||
| 100 至 630 | 0.02% + 0.06 °C | 0.04% + 0.12 °C | |||
| 10 Ω Cu (427) | -100 至 260 | 0.2 °C | 0.4 °C | ||
| 120 Ω Ni (672) | -80 至 260 | 0.1 °C | 0.2 °C | ||
| 源电流 | 输出 °C | 容许电流² | |||
| 1 年 | 2 年 | ||||
| 1 mA | 0.05 ℃ | 0.10 ℃ | 0.1 mA 至 10 mA | ||
| 0.0125% + 0.04 °C | 0.025% + 0.08 °C | ||||
| 500 μA | 0.06 °C | 0.12 °C | 0.1 mA 至 1 mA | ||
| 0.017% + 0.05 °C | 0.034% + 0.10 °C | ||||
| 250 μA | 0.06 °C | 0.12 °C | 0.1 mA 至 1 mA | ||
| 0.017% + 0.05 °C | 0.034% + 0.10 °C | ||||
| 150 μA | 0.06 C | 0.12 C | 0.1 mA 至 1 mA | ||
| 0.017% + 0.05 °C | 0.034% + 0.10 °C | ||||
| 1 mA | 0.05 ℃ | 0.10 ℃ | 0.1 mA 至 10 mA | ||
| 0.0125% + 0.04 °C | 0.025% + 0.08 °C | ||||
| 1 mA | 0.05 ℃ | 0.10 ℃ | 0.1 mA 至 10 mA | ||
| 0.0125% + 0.04 °C | 0.025% + 0.08 °C | ||||
| 3 mA | 0.2 °C | 0.4 °C | 0.1 mA 至 10 mA | ||
| 1 mA | 0.04 °C | 0.08 ℃ | 0.1 mA 至 10 mA | ||
| 1. 对于两线和三线 RTD 测量，在规格上添加 0.4 °C。 | |||||
| 2. 支持脉冲式变送器和 PLC，脉冲短至 1 ms | |||||
| 温度，热电偶 | |||||
| 类型 | 输出 °C | 测量 °C | 输出 °C | ||
| 1 年 | 2 年 | 1 年 | 2 年 | ||
| E | -250 至 -200 | 1.3 | 2 | 0.6 | 0.9 |
| -200 至 -100 | 0.5 | 0.8 | 0.3 | 0.4 | |
| -100 至 600 | 0.3 | 0.4 | 0.3 | 0.4 | |
| 600 至 1000 | 0.4 | 0.6 | 0.2 | 0.3 | |
| N | -200 至 -100 | 1 | 1.5 | 0.6 | 0.9 |
| -100 至 900 | 0.5 | 0.8 | 0.5 | 0.8 | |
| 900 至 1300 | 0.6 | 0.9 | 0.3 | 0.4 | |
| J | -210 至 -100 | 0.6 | 0.9 | 0.3 | 0.4 |
| -100 至 800 | 0.3 | 0.4 | 0.2 | 0.3 | |
| 800 至 1200 | 0.5 | 0.8 | 0.3 | 0.3 | |
| K | -200 至 -100 | 0.7 | 1 | 0.4 | 0.6 |
| -100 至 400 | 0.3 | 0.4 | 0.3 | 0.4 | |
| 400 至 1200 | 0.5 | 0.8 | 0.3 | 0.4 | |
| 1200 至 1372 | 0.7 | 1 | 0.3 | 0.4 | |
| T | -250 至 -200 | 1.7 | 2.5 | 0.9 | 1.4 |
| -200 至 0 | 0.6 | 0.9 | 0.4 | 0.6 | |
| 0 至 400 | 0.3 | 0.4 | 0.3 | 0.4 | |
| B | 600 至 800 | 1.3 | 2 | 1 | 1.5 |
| 800 至 1000 | 1 | 1.5 | 0.8 | 1.2 | |
| 1000 至 1820 | 0.9 | 1.3 | 0.8 | 1.2 | |
| R | -20 至 0 | 2.3 | 2.8 | 1.2 | 1.8 |
| 0 至 100 | 1.5 | 2.2 | 1.1 | 1.7 | |
| 100 至 1767 | 1 | 1.5 | 0.9 | 1.4 | |
| S | -20 至 0 | 2.3 | 2.8 | 1.2 | 1.8 |
| 0 至 200 | 1.5 | 2.1 | 1.1 | 1.7 | |
| 200 至 1400 | 0.9 | 1.4 | 0.9 | 1.4 | |
| 1400 至 1767 | 1.1 | 1.7 | 1 | 1.5 | |
| C | 0 至 800 | 0.6 | 0.9 | 0.6 | 0.9 |
| 800 至 1200 | 0.8 | 1.2 | 0.7 | 1 | |
| 1200 至 1800 | 1.1 | 1.6 | 0.9 | 1.4 | |
| 1800 至 2316 | 2 | 3 | 1.3 | 2 | |
| L | -200 至 -100 | 0.6 | 0.9 | 0.3 | 0.4 |
| -100 至 800 | 0.3 | 0.4 | 0.2 | 0.3 | |
| 800 至 900 | 0.5 | 0.8 | 0.2 | 0.3 | |
| U | -200 至 0 | 0.6 | 0.9 | 0.4 | 0.6 |
| 0 至 600 | 0.3 | 0.4 | 0.3 | 0.4 | |
| BP | 0 至 1000 | 1 | 1.5 | 0.4 | 0.6 |
| 1000 至 2000 | 1.6 | 2.4 | 0.6 | 0.9 | |
| 2000 至 2500 | 2 | 3 | 0.8 | 1.2 | |
| XK | -200 至 300 | 0.2 | 0.3 | 0.2 | 0.5 |
| 300 至 800 | 0.4 | 0.6 | 0.3 | 0.6 | |
