产品名称

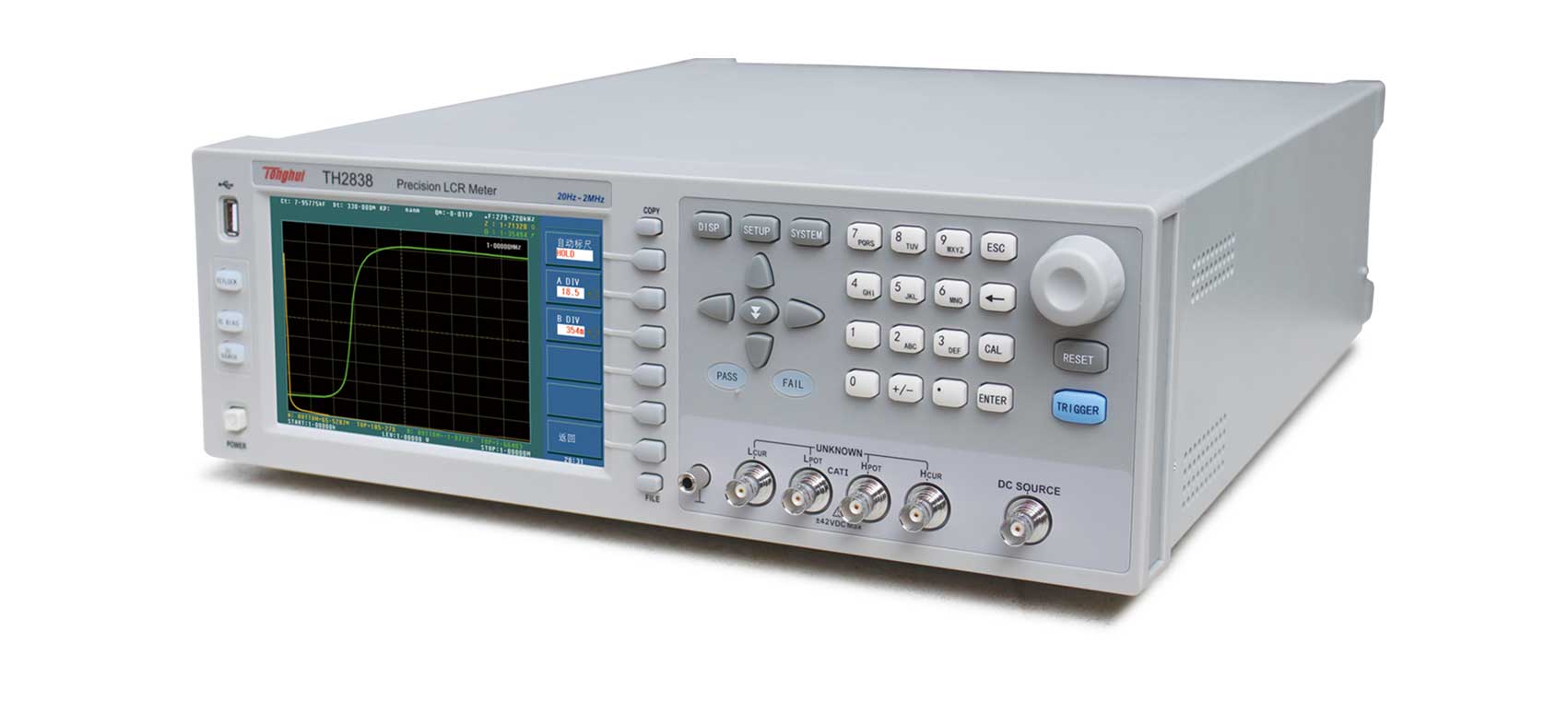

TH2838 精密LCR数字电桥

产品型号

TH2838

产品内部编号

产品价格

¥0.00

生产厂商

产品分类

TH2838 精密LCR数字电桥产品详细规格

  • 技术参数


  • 产品型号TH2838TH2838HTH2838A
    测试信号源
    信号源输出阻抗100Ω, ±1% @1kHz
    测试频率范围20Hz-2MHz20Hz-1MHz
    设置步进20.0000Hz - 99.9999Hz                         1mHz
    100.000Hz - 999.999Hz                         10mHz
    1.00000kHz - 9.99999kHz                        100mHz
    10.0000kHz - 99.9999kHz                        1Hz
    100.000kHz - 999.999kHz                        10Hz
    1.00000MHz - 2.00000MHz                        100Hz
    AC测试信号模式额定值(ALC OFF):设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON): 保持DUT上电压与设定值相同 保持DUT上电流与设定值相同
    AC信号电压范围5mVrms -- 2VrmsF≤1MHz  5mVrms-- 20Vrms F >1MHz  5mVrms -- 15Vrms5mVrms -- 2Vrms
    分辨率5mVrms -- 0.2Vrms                            100µVrms
    0.2Vrms -- 0.5Vrms                           200µVrms
    0.5Vrms -- 1Vrms                              500µVrms
    1Vrms -- 2Vrms                              1mVrms
    2Vrms -- 5Vrms                              2mVrms
    5Vrms -- 10Vrms                             5mVrms
    10Vrms -- 20Vrms                             10mVrms
    电流范围50µArms -- 20mArms50µArms --100mArms50µArms -- 20mArms
    分辨率50µArms -- 2mArms                             1µArms
    2mArms -- 5mArms                             2µArms
    5mArms -- 10mArms                             5µArms
    10mArms -- 20mArms                            10µArms
    20mArms -- 50mArms                            20µArms
    50mArms--100mArms                             50µArms
    Rdc测试电压范围100mV — 2V
    分辨率100µV
    电流范围0mA— 20mA
    分辨率1µA
    DC偏置电压范围0V — ± 10V0V — ± 40V0V — ± 10V
    分辨率0V -- 5V                                   100µV
    5V -- 10V                                  1mV
    10V -- 20V                                 2mV
    20V -- 40V                                 5mV
    电流范围0mA— ± 100mA
    分辨率0 A -- 50mA                                 1µA
    50mA -- 100mA                               10µA
    电压源电压范围-------10V -- 10V------
    分辨率------1mV------
    电流范围-------45mA -- +45mA------
    输出阻抗------100Ω------
    显示器
    尺寸/类型7英寸 (对角线)TFT LCD显示器
    比例16:9
    分辨率800×RGB×480
    测量功能
    测试参数Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc
    数学功能A(X+B)+C, X为测试参数,A、B、C为输入参数
    等效电路串联、并联
    偏差测量与标称值的偏差Δ,与标称值的百分比偏差Δ%
    校准功能开路OPEN、短路SHORT、负载LOAD
    量程选择自动AUTO、手动HOLD
    量程LCR100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ,共15档
    Rdc1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ,共15档
    触发模式INT、MAN、EXT、BUS
    触发延迟0 s -- 999 s,分辨率100us
    测试端配置四端对
    测试电缆长度0m, 1m, 2m, 4m
    测量平均1-255次
    测量时间(ms)速度模式20Hz100Hz1kHz10kHz100kHz1MHz2MHz
    FAST330100207.75.75.65.6
    MED38018011092898888
    LONG480300240230220220220
    测量显示范围         a   1×10-18;  E   1×1018
    Cs, Cp±1.000000 aF -- 999.9999 EF
    Ls,Lp±1.000000 aH -- 999.9999 EH
    D±0.000001 -- 9.999999
    Q±0.01 -- 99999.99
    R, Rs, Rp, X, Z, Rdc±1.000000 aΩ -- 999.9999 EΩ
    G,B,Y±1. 000000 aS --  999.9999 ES
    Vdc ±1.000000 aV -- 999.9999 EV
    Idc±1.000000 aA -- 999.9999 EA
    θ r±1.000000 a rad -- 3.141593 rad
    θ d±0.0001 deg -- 180.0000 deg
    Δ%±0.0001% -- 999.9999%
    t
    Turn Ratio (待扩展)±0.000000 -- 1000.000
    基本测量准确度0.05%(详见说明书)
    列表扫描
    扫描点数多201点
    扫描参数测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流
    第二扫描参数无、量程方式、测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流、直流源电压。注:已选择的扫描参数参数不能再选为第二扫描参数。
    触发模式顺序SEQ当一次触发后,在有扫描点测量。/EOM/INDEX只输出一次。
    步进STEP每次触发执行一个扫描点测量。每点均输出/EOM/INDEX,但列表扫描比较器结果只在的/EOM才输出。
    列表扫描比较器可为每个扫描点设置一对下限和上限。可选择:通过扫描参数判断/通过第二参数判断/不用于每一极限。
    列表扫描时间标记在顺序模式中,将触发点设定为0时,通过定义时间就可在每个测量点记录测量开始的时间。
    图形扫描分析
    扫描点数51、101、201、401、801点可选------
    扫描轨迹主/副参数可选择------
    显示范围自动、锁定------
    坐标标尺对数、线性------
    扫描参数频率、ACV、ACI、DCV BIAS/DCI BIAS、直流电压源------
    扫描结果显示主/副参数值/小值、设定点主/副参数值------
    扫描图形存储扫描图形可存储于仪器内部FLASH、外部USB存储器或上传上位机。------
    比较器
    Bin分档主参数9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT
    副参数HIGH、IN、LOW
    Bin极限设置值、偏差值、百分偏差值
    Bin计数0 -- 999999
    PASS/FAIL指示满足主参数为9 BIN之一、副参数为IN,前面板PASS灯ON,否则FAIL ON
    测量辅助功能
    数据缓冲存储功能201个测量结果可分批读取
    保存/调用功能40组仪器内置非易失存储器测试设定文件500组仪器USB存储器测试设定文件/截屏图形/记录文件
    键盘锁定功能可锁定前面板按键

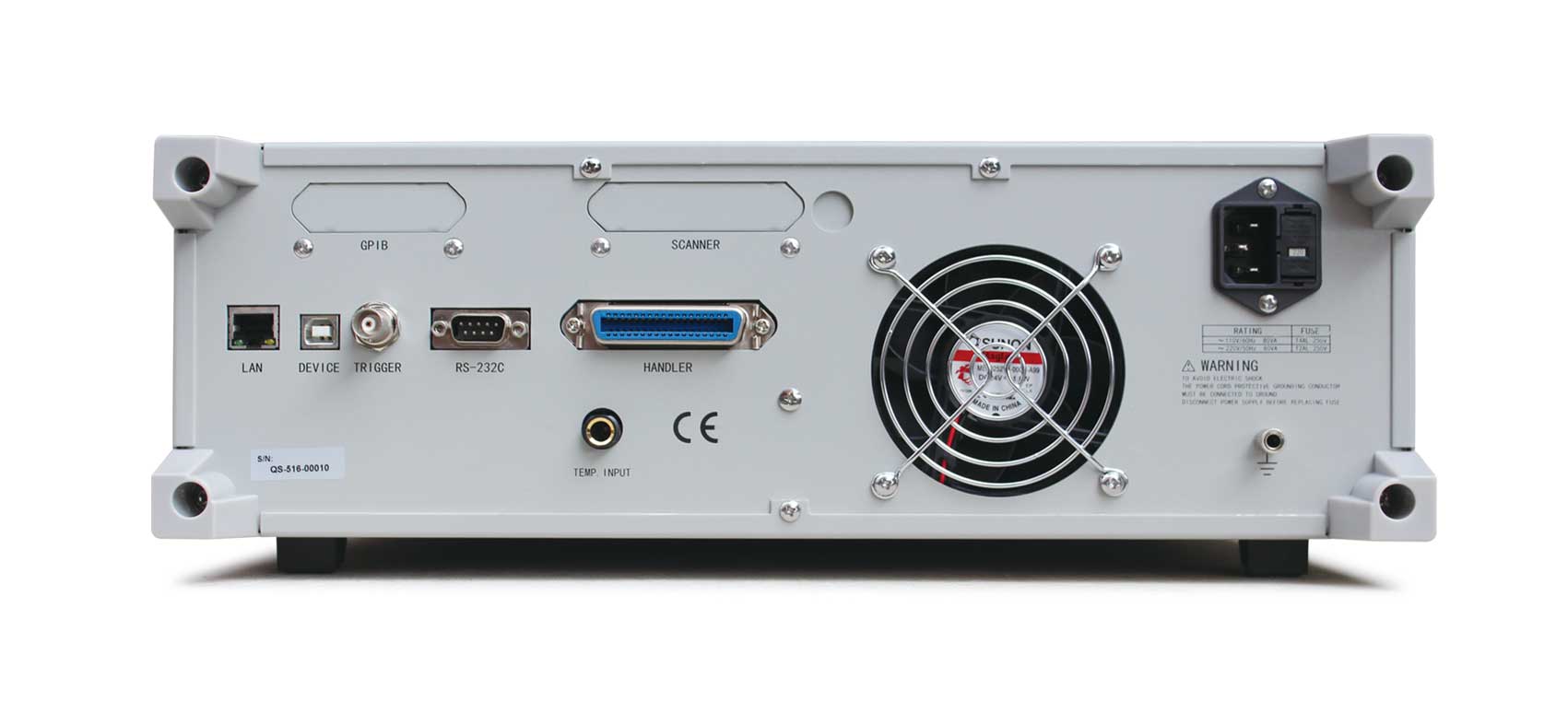

    接口
    USB HOST端口通用串行总线插座,A类;FAT16/FAT32格式。U盘存储或条形码扫描
    USB DEVICE端口通用串行总线插座,小型B类(4个接触位置);与USBTMC-USB488和USB 2.0相符合,阴接头用于连接外部控制器。
    LAN10/100BaseT以太网,8引脚,两种速度选择
    HANDLER接口用于Bin分档信号输出
    外部DC BIAS控制控制TH1778/TH1778S偏置电流源,多一台TH1778+5台TH1778S (120A MAX)
    RS232C标准9针,交叉
    GPIB (选件)24针D-Sub端口(D-24 类),阴接头与IEEE488.1、2和SCPI兼容。
