图片仅供参考,产品以实物为准

产品名称

采用 iFlex® 的 Fluke 37

产品型号

Fluke 376

产品内部编号

产品价格

¥0.00

生产厂商

产品分类

采用 iFlex® 的 Fluke 376 真均方根交流/直流钳形表产品详细规格

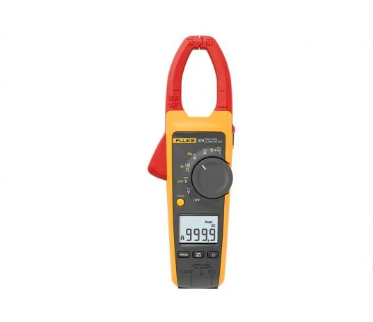

产品概述: 采用 iFlex® 的 Fluke 376 真均方根交流/直流钳形表

随时进行有测量。

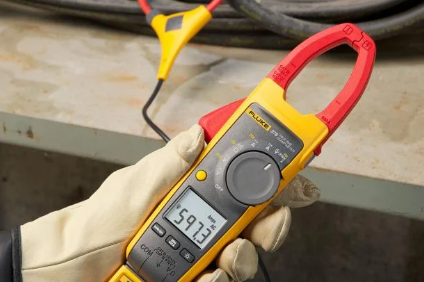

Fluke 376 钳型表提供了更高性能,非常适合进行广泛的电流测量。Fluke 376 可进行真有效值电压和电流测量,在交流和直流模式下,可读取高达 1000 V 电压和 1000 A 电流。

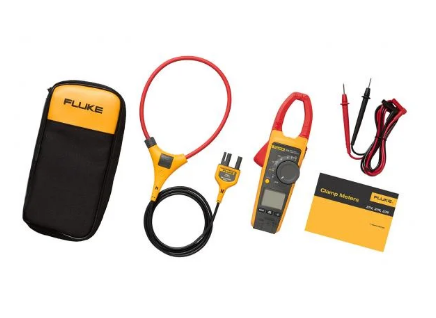

另外,Fluke 376 还包括 iFlex™ 柔性电流探头,将量程扩大到 2500 A ac,同时提高了显示灵活性,能够测量尺寸别扭的导体,便于接触导线。Fluke 376 是 Fluke 337 钳型表的直接替代产品。

符合以下安全标准
EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV

产品规格: 采用 iFlex® 的 Fluke 376 真均方根交流/直流钳形表

电气技术规格
通过夹钳的交流电流
量程374 和 375
376
600.0 A
999.9 A
分辨率0.1 A
2% ± 5 位 (10-100 Hz)
2.5% ± 5 位 (100-500 Hz)
波峰因数 (50/60 Hz)3(500 A 时)(仅限于 375 和 376)
2.5(600 A 时)
1.42(1000 A 时)(仅限于 376)
C.F. > 2 时增加 2%
通过柔性电流探头的交流电流
量程2500 A
分辨率374 和 3750.1 A (≤ 600 A)
1 A (≤ 2500 A)
3760.1 A (≤ 999.9 A)
1 A (≤ 2500 A)
3% ±5 位 (5 – 500 Hz)
波峰因数 (50/60Hz)3.0(1100 A 时) (仅限于 375 和 376)
2.5(1400 A 时)
1.42(2500 A 时)
C.F. > 2 时增加 2%
距离i2500-10 Flexi2500-18 Flex误差
柔性电流探头A0.5 in (12.7 mm)1.4 in (35.6 mm)± 0.5%
B0.8 in (20.3 mm)2.0 in (50.8 mm)± 1.0%
C1.4 in (35.6 mm)2.5 in (63.5 mm)± 2.0%
测量不确定度假定中间的主要导线处于位置、无外部电场或磁场且处于工作温度范围内。
直流电流
量程374 和 375
376
600.0 A
999.9 A
分辨率0.1 A
2% ± 5 位
交流电压
量程374 和 375
376
600.0 V
1000 V
分辨率374 和 375
376
0.1 V
0.1 V (≤ 600.0 V)
1 V (≤ 1000 V)
1.5% ± 5 位 (20 – 500 Hz)
直流电压
量程374 和 375
376
600.0 V
1000 V
分辨率374 和 375
376
0.1 V
0.1 V (≤ 600.0 V)
1 V (≤ 1000 V)
1% ± 5 位
毫伏直流
量程375 和 376500.0 mV
分辨率0.1 mV
1% ± 5 位
频率(通过夹钳)
量程375 和 3765.0 - 500.0 Hz
分辨率0.1 Hz
0.5% ± 5 位
触发电平5 – 10 Hz,≥10 A
10 – 100 Hz,≥5 A
100 – 500 Hz,≥10 A
频率(通过柔性电流探头)
量程375 和 3765.0 - 500.0 Hz
分辨率0.1 Hz
0.5% ± 5 位
触发电平5 – 20 Hz,≥25 A
20 – 100 Hz,≥20 A
100 – 500 Hz,≥25 A
电阻
量程374
375 和 376
6000 Ω
60 kΩ
分辨率3740.1 Ω (≤ 600 Ω)
1 Ω (≤ 6000 Ω)
375 和 3760.1 Ω (≤ 600 Ω)
1 Ω (≤ 6000 Ω)
10 Ω (≤ 60 kΩ)
1% ± 5 位
电容
量程1000 μF
分辨率0.1 μF (≤ 100 μF)
1 μ F (≤ 1000 μF)
1% ± 4 位
机械规格
尺寸(长 x 宽 x 高)246 mm x 83 mm x 43 mm
重量388 g
钳口开度34 mm
柔性电流探头直径7.5 mm
柔性电流探头电缆长度
(端部到电线接头)
1.8 m
环境指标
工作温度10 °C – +50 °C
存放温度-40 °C – +60 °C
工作湿度非冷凝 (< 10 – °C)
≤ 90% RH(10 °C – 30 °C 时)
≤ 75% RH(30 °C – 40 °C 时)
≤ 45% RH(40 °C – 50 °C 时)
工作海拔3000 米
存放海拔12000 米
电磁兼容性 (EMC)EN 61326-1:2006
温度系数高于 28 °C 或低于 18 °C,每摄氏度
增加准确度的 0.1 倍
安全规格
符合安全标准CAN/CSA-C22.2 编号 61010-1-04
ANSI/UL 61010-1:2004
ANSI/ISA-61010-1 (82.02.01):2004
EN/IEC 61010-1:2001 至
1000V 测量类别 (CAT) III
600V 测量类别 (CAT) IV
污染等级 2
EN/IEC 61010-2-032:2002
EN/IEC 61010-031:2002+A1:2008
机构
电池2 AA,NEDA 15A,IEC LR6
