同惠TH2690 飞安表/静电计/高阻计产品详细规格
TH2690 系列飞安表/皮安表/静电计/高阻计提供了行业的测量功能。飞安表/静电计具有0.1 fA (10-16A) 小电流分辨率，可满足大部分场景的微弱电流测量需求。高阻计内置的 1,000 V 电压源支持测量高达 10 PΩ (1016Ω) 的电阻。

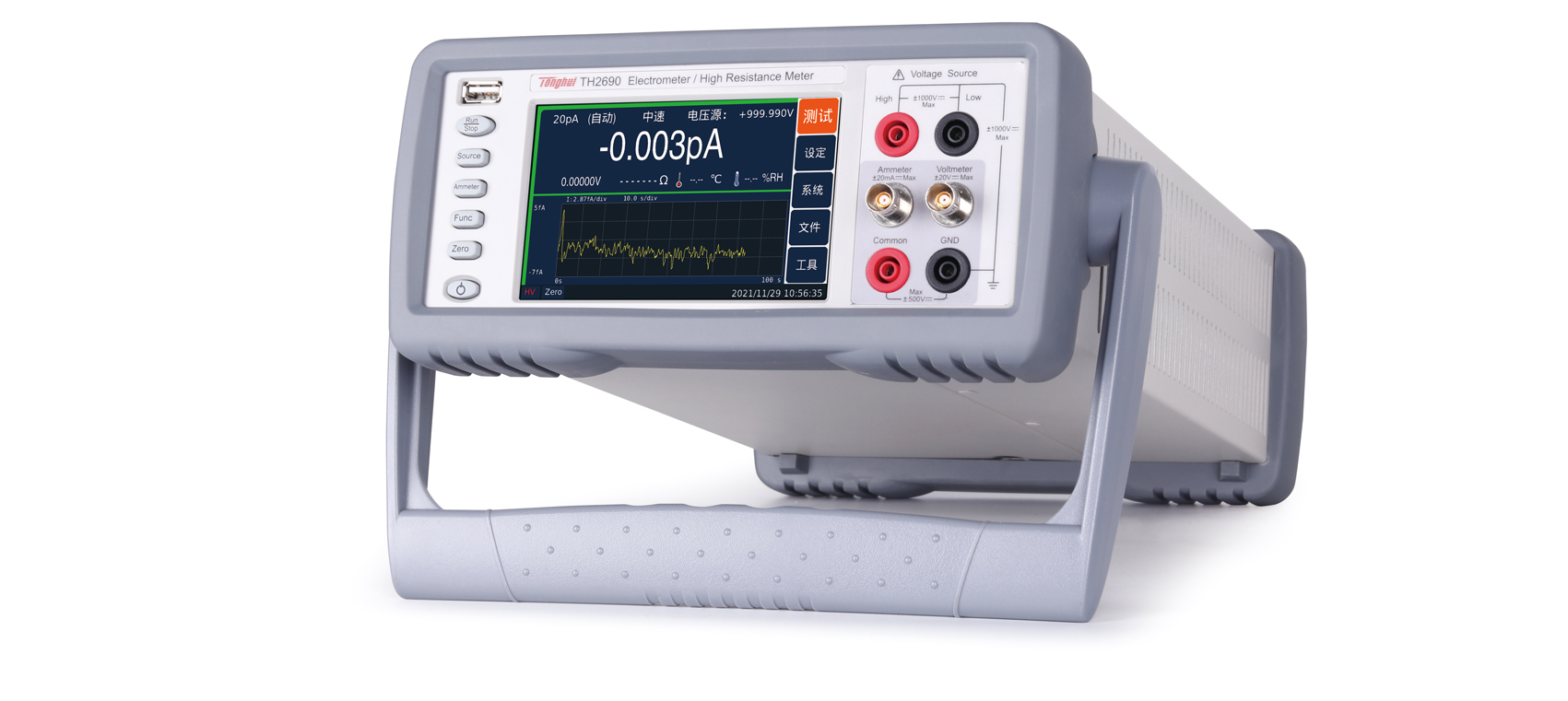

针对不同的测试对象和测试环境，同惠提供各种适配的附件。与传统的皮安表和高阻计不同，TH2690 系列采用 5寸彩色LCD 电容触摸屏，使操作更直观便捷，提供多种视图模式以便用户观察数据，除数字格式外，测量数据还可以转换为直方图及趋势图的形式，使用户能即时查看测量数据的分布规律或变化趋势。
TH2690 系列提供四种型号，用户可以根据实际测试需求灵活地选购适当的仪器。
性能特点
电流分辨率达0.1fA(10~16a) .■
测量电阻高达10PS (1016Q2)
输入阻抗> 200TN2
支持电压测量达20V
■
独立的电流和电压测量
5.0时电容式触摸屏
6%位测量分辨率
内置电压源:士1000V, 分辨率: 700μV
■
温度和湿度测量
时域视图,捕获瞬态信号效应和选择测量数据
支持数据记录
■
配置屏蔽测试盒

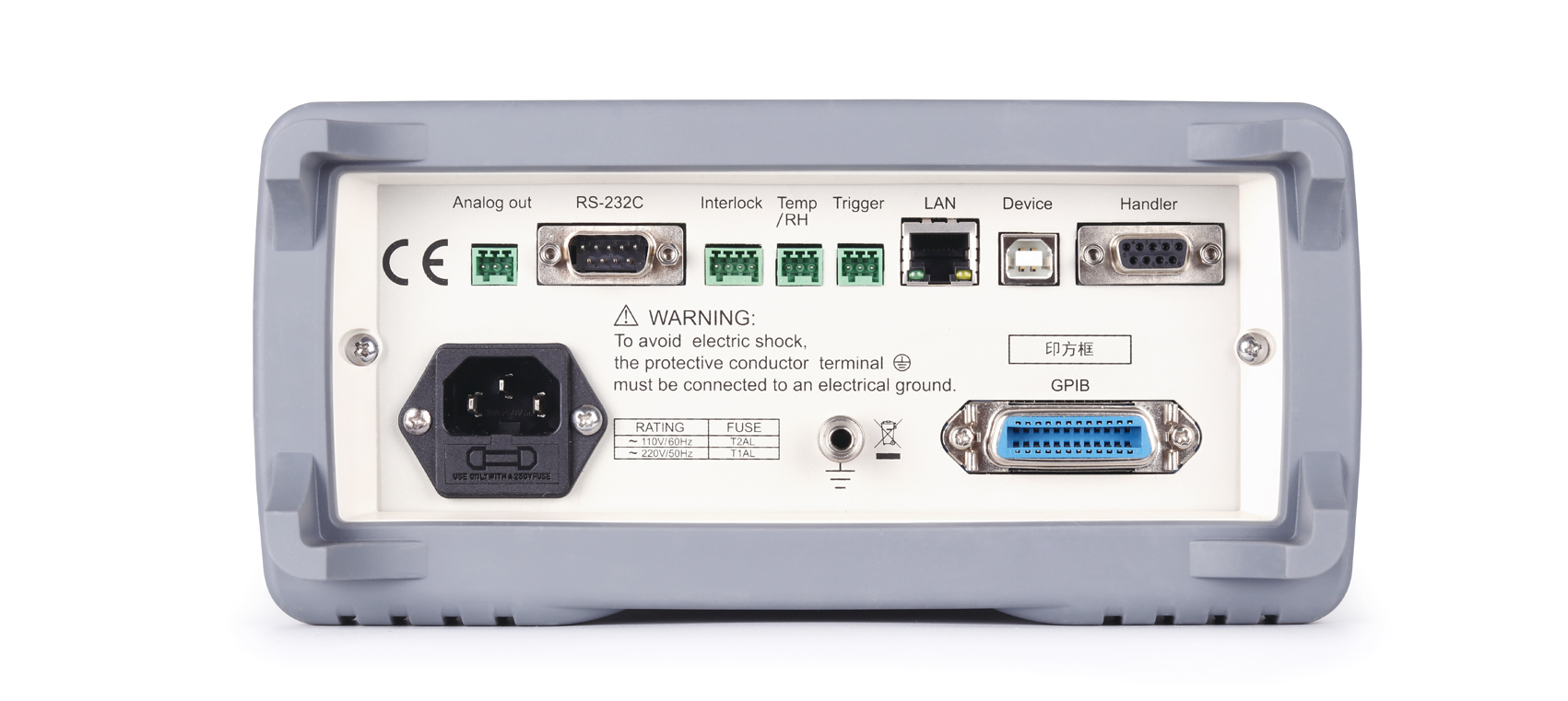

接口: USB H0ST、 USB DEVICE、 LAN、GPIB、 RS232、
HANDLER、INTERL0CK
功能特点：
0.1fA的电流测量分辨率
在研究材料特性或判定器件性能时，经常需要测量fA/PΩ等极限电流、电阻，而传统的数字万用表（DMM）无法达到，TH2690系列飞安表/静电计提供了行业的0.1fA电流测量分辨率及10PΩ电阻测量，实现了材料测量，可满足现在及将来的测量需求。
10,000 读数/秒的数据读取速率
测量速度一般由积分设置中的积分周期决定，积分周期通常为工频周期 (PLC) 的整数倍。在能够提供充足的平均次数来避免工频噪声对测量的影响的前提下，积分周期显然越短越好。
由于传统仪器的读取速率相对缓慢，无法捕获到快速瞬态信号。TH2690 系列数据读取速率可达10,000 读数/秒，可捕获到更精细的被测器件响应。
统计图显示
TH2690系列可以将测试结果在主界面以图形方式实时地显示，展示被测件（DUT）的动态特性。图形分曲线图和直方图两种。
图为设置界面：
1.曲线图 (时基视图)显示
TH2690可以便捷地绘制多种曲线图，包括 I-t、V-t、R-t、Q-t 和 I-R 等(特定的图形显示功能取决于使用的产品型号)。进行敏感测量时，这种强大且全面的图形显示能力可使您更容易地获取有价值的数据。
2.直方图显示
任何测量环境中都会存在一定的噪声波动，因此低电平测量数据都会带有一定的统计不确定性。传统的处理方法是在测量结束后绘制直方图对测量数据进行评估 (通常在电脑上)。然而，如果您需要执行多次测量和测试设置调试周期，这个过程将会变得冗长。
TH2690系列具有实时的、自动标尺的直方图显示功能，使您能及时调试测量设置而无需在测量后再进行数据处理。直方图显示于测量数据之下，方便您对比直方图上的累积数据与实时测量数据。
扫描输出
TH2690可以设定输出单阶梯波、双阶梯波、方波以及自定义列表输出。点击设定-源设定选项卡进行设定。设定界面分别如下：
分选功能
TH2690可以对测试结果进行判定分选。有分级（Grading）和分类（Sorting）两种模式可选，多可设置7个判定条件。设定界面如右图：
其中分级（Grading）模式是指执行极限判定直到遇到失败跳出，输出当前失败位，否则继续下一个极限判定，若全部合格，则输出一个合格位。
分类（Sorting）模式是指执行极限判定直到遇到合格跳出，输出当前合格位，否则继续下一个极限判定，若全部失败，则输出一个失败位。
HANDLER接口定义
1,2,3为信号输入脚，对应上图IN1，IN2，IN3。可以改变信号定义。4,5,6,7为信号输出脚，对应上图OUT4，OUT5，OUT6，OUT7。可以改变信号输出模式。
错误信息
当仪器出现操作失误或仪器自检出错等问题时，在仪器下方信息栏会报错，点击工具-错误信息图标，在此处可查看报警信息，可根据提示进行消除错误。
温湿度探头提供更可靠的温湿度数据
温度和湿度是高值电阻测量中的关键参数。TH2690 和 TH2690A 高阻计提供温湿度传感器接口，并配置了的温湿度探头。数字温湿度探头可用于测定温度和湿度，提供比热电偶更的温度数据。
多种附件应对不同的测试环境和被测件
TH2690 配备了多种可选附件，以适配不同的被测件，进一步提升其测试效果。主要包括电阻率测试盒和元件测试夹具。电阻率测试盒配备多种尺寸的电极，可以用于测量不同规格材料的面电阻率和体电阻率。元件测试夹具配备多种测试模块，以应对贴片器件、轴向引线器件等多种封装的测量。
■ 材料特征测试
半导体、纳米材料、聚合物材料、介质材料、电化学材料、铁电材料、石墨烯、陶瓷、生物材料、橡胶、薄膜、金属、有机材料等
■ 电子元器件泄漏电流和绝缘电阻测试
电容器、电阻器、二极管、晶体管、传感器、TFT和CNT等类型、光电器件、纳米器件、太阳能电池、开关、继电器等
■ 电子/非电子系统
离子束、电子束、传感系统、粒子测量、嵌入式精密仪器等
■ 半导体和其它器件I-V特性测量
■ 体电阻/表面电阻率测量
|
产品型号 |
TH2690 |
|
|
显示 |
||
|
显示器 |
5.0寸电容式触摸彩色LCD显示器 |
|
|
测量分辨率 |
6½位 |
|
|
电流测量 |
||
|
量程 |
精度 |
分辨率 |
|
20pA |
±（1%+5fA） |
0.1fA |
|
200pA |
±（0.5%+5fA） |
0.1fA |
|
2nA |
±（0.2%+50fA） |
1fA |
|
20nA |
±（0.2%+3pA） |
10fA |
|
200nA |
±（0.2%+5pA） |
100fA |
|
2μA |
±（0.1%+50pA） |
1pA |
|
20μA |
±（0.05%+500pA） |
10pA |
|
200μA |
±（0.05%+5nA） |
100pA |
|
2mA |
±（0.05%+50nA） |
1nA |
|
20mA |
±（0.05%+500nA） |
10nA |
|
电阻测量 |
||
|
量程 |
精度 |
分辨率 |
|
1MΩ |
±（0.135%+1Ω） |
1Ω |
|
10MΩ |
±（0.135%+10Ω） |
10Ω |
|
100MΩ |
±（0.185%+100Ω） |
100Ω |
|
1GΩ |
±（0.285%+1kΩ） |
1kΩ |
|
10GΩ |
±（0.41%+10kΩ） |
10kΩ |
|
100GΩ |
±（0.41%+100kΩ） |
100kΩ |
|
1TΩ |
±（0.45%+1MΩ） |
1MΩ |
|
10TΩ |
±（0.75%+10MΩ） |
10MΩ |
|
100TΩ |
±（2.6%+100MΩ） |
100MΩ |
|
量程 |
电流量程 |
电压源 |
|
1MΩ |
200μA |
20V |
|
10MΩ |
20μA |
20V |
|
100MΩ |
2μA |
20V |
|
1GΩ |
200nA |
20V |
|
10GΩ |
20nA |
20V |
|
100GΩ |
2nA |
20V |
|
1TΩ |
2nA |
200V |
|
10TΩ |
200pA |
200V |
|
100TΩ |
20pA |
200V |
|
测量电阻 |
10PΩ |
|
|
电压测量（独立输入单元） |
||
|
量程 |
精度 |
分辨率 |
|
2V |
±（0.05%+40μV） |
1μV |
|
20V |
±（0.05%+400μV） |
10μV |
|
输入阻抗 |
>200TΩ |
|
|
电荷测量（指标在1s内有效） |
||
|
量程 |
精度 |
分辨率 |
|
2nC |
±（0.5%+50fC） |
1fC |
|
20nC |
±（0.5%+500fC） |
10fC |
|
200nC |
±（0.5%+5pC） |
100fC |
|
2μC |
±（0.5%+50pC） |
1pC |
|
电压源 |
||
|
量程 |
精度 |
分辨率 |
|
20V |
±（0.05%+2mV） |
700μV |
|
1000V |
±（0.05%+100mV） |
35mV |
|
量程 |
输出电流 |
|
|
20V |
±20mA |
|
|
1000V |
±1mA |
|
|
电压源功能 |
直流、扫描(单扫描、双扫描、列表扫描)、 ARB (方波) |
|
|
温度测量范围及精度 |
||
|
-40℃-10℃ |
1℃ |
|
|
10℃ - 55℃ |
0.5℃ |
|
|
55℃ - 80℃ |
1℃ |
|
|
湿度测量范围及精度 |
||
|
0 - 20%RH |
4% |
|
|
20- 80%RH |
3% |
|
|
80-RH |
4% |
|
|
视图模式 |
仪表视图、图形视图、直方图、滚动视图 |
|
|
测试端子 |
||
|
电压输入 |
三轴BNC |
|
|
电流输入 |
三轴BNC |
|
|
电压输出 |
√ |
|
|
COMMON |
√ |
|
|
GROUND |
香蕉座 |
|
|
接口 |
||
|
D/A输出 |
±2V FS |
|
|
HANDLER |
√ |
|
|
通讯接口 |
RS232、USB DEVICE、USB HOST、LAN、GPIB |
|
|
传感器输入 |
温湿度 |
|
|
互锁输入 |
√ |
|
|
环境温度与湿度 |
||
|
使用温湿度 |
0°C--45°C，30 %--80 %，无冷凝 |
|
|
存放温湿度 |
-20°C--60°C，10 %--90 %，无冷凝 |
|
|
精度保证 |
23℃±5℃， 30%-80%RH |
|
|
预热时间 |
1小时 |
|
|
环境温度变化 |
自校准后小于±3℃ |
|
|
校准周期 |
1年 |
|
|
一般指标 |
||
|
电源 |
AC：90 V--264 V, 50/60 Hz；或 DC：127 V—370 V |
|
|
功率 |
|
|
|
上架尺寸 |
215(W)×88(H)×412(D) |
|
|
外形尺寸 |
235(W)×111(H)×440(D) |
|
|
重量 |
3.5kg |
|
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 连接线缆 | TH26058B | ||||
| 短路连接线 | TH26058C | ||||
| 国标电源线 | LAP24+730 | ||||
| 高压测试线 | TH90003D | ||||
| 高压测试线（红色） | TH90003E | ||||
| 温湿度传感器 | TH2690_THS | ||||
