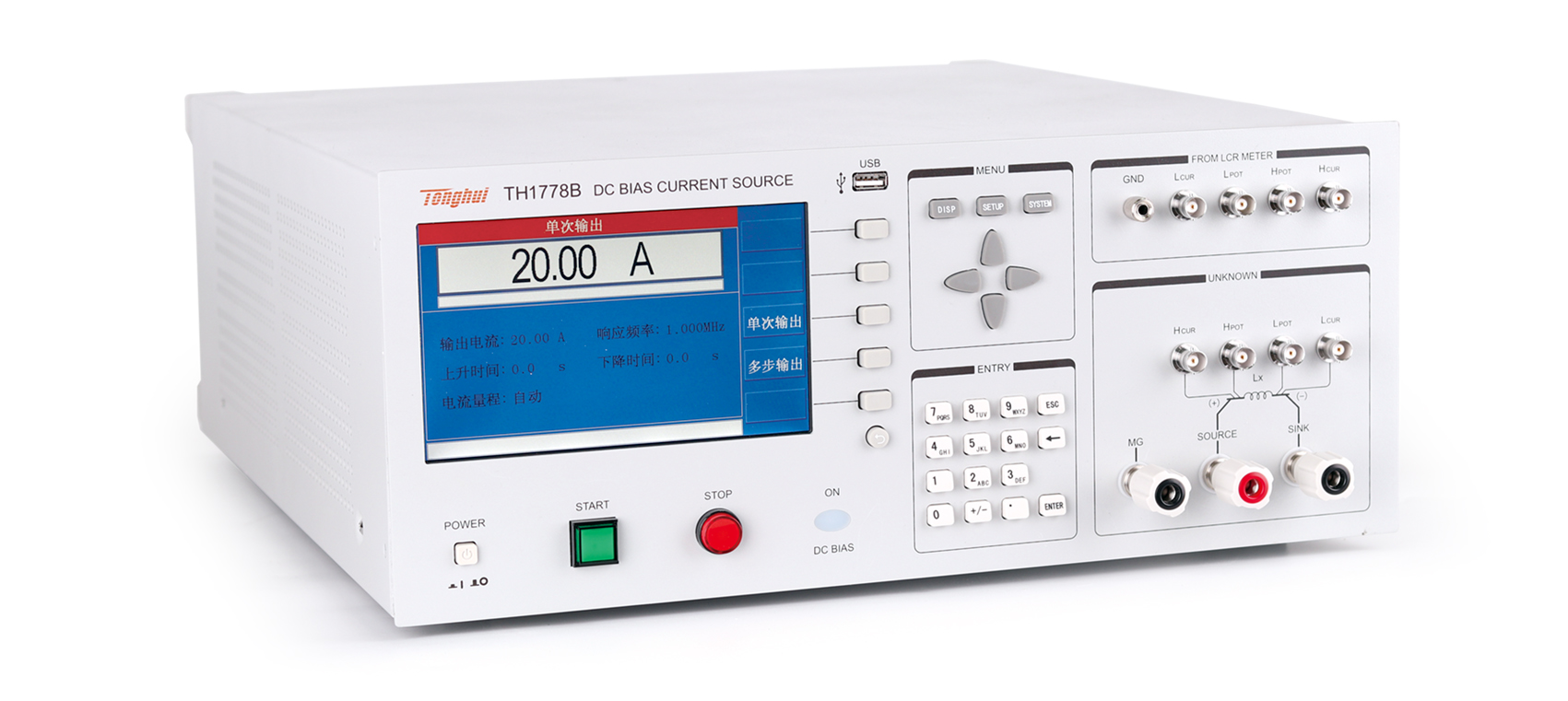

同惠TH1778B 直流偏置电流源产品详细规格
频率响应: 0Hz-2MHz .
提供单台0- 204恒流输出
不支持联机
单一电流、步进扫描两种电流输出方式
主/从机控制模式，灵活的可裁剪性及可扩展性
精细的电流步进
图形化操作,中英文界面
两种SCPI指令模式，适应性强
5种控制模式
直接受控于TH2829/TH2827/TH2838/TH2839/TH2830系列
■ 电感器/电抗器直流特性分析
■ 铁芯/铁氧体材料饱和特性分析
■ 其他材料的直流特性分析
|
型号 |
TH1778B |
||
|
显示 |
7英寸 800×600 RGB TFTLCD屏 |
||
|
操作 |
实体按键+脚控开关 |
||
|
支持测量频率 |
0Hz-2MHz |
||
|
电流范围 |
0-±20A（不支持叠加） |
||
|
电流 |
量程 |
0mA-1.000A |
1.000A-5.000A |
|
步进 |
5mA |
25mA |
|
|
扫描调整时间 |
4ms-3600s |
10ms-3600s |
|
|
扫描调整小步进 |
5mA |
25mA |
|
|
量程 |
1.000A/5.000A/20.0A |
||
|
输出电压 |
10V（此电压为输出1.000A时的电压，不同量程请参照用户手册） |
||
|
允许直流电阻 |
Rmax=Vmax/I (Ω)（Rmax的计算请参照用户手册说明） |
||
|
允许电感量 |
Lmax=Vmax/(di/dt) (mH)（Lmax的计算请参照用户手册说明） |
||
|
量程方式 |
自动 |
||
|
启动及停止控制方式 |
START/STOP实体按键、4种脚控、总线 |
||
|
连续加载电流时间 |
保守2-3h，不间断输出 |
||
|
功能 |
仪器故障自检；99组自定义文件管理；双进度条指示；中英双语；从机软开关；实时操作；SCPI指令集；简易双显计算器等 |
||
|
LCR连接能力 |
可受控TH2829/TH2827/TH2832/TH2838/TH2839 |
||
|
接口 |
RS232、SlaverLink |
||
