产品名称

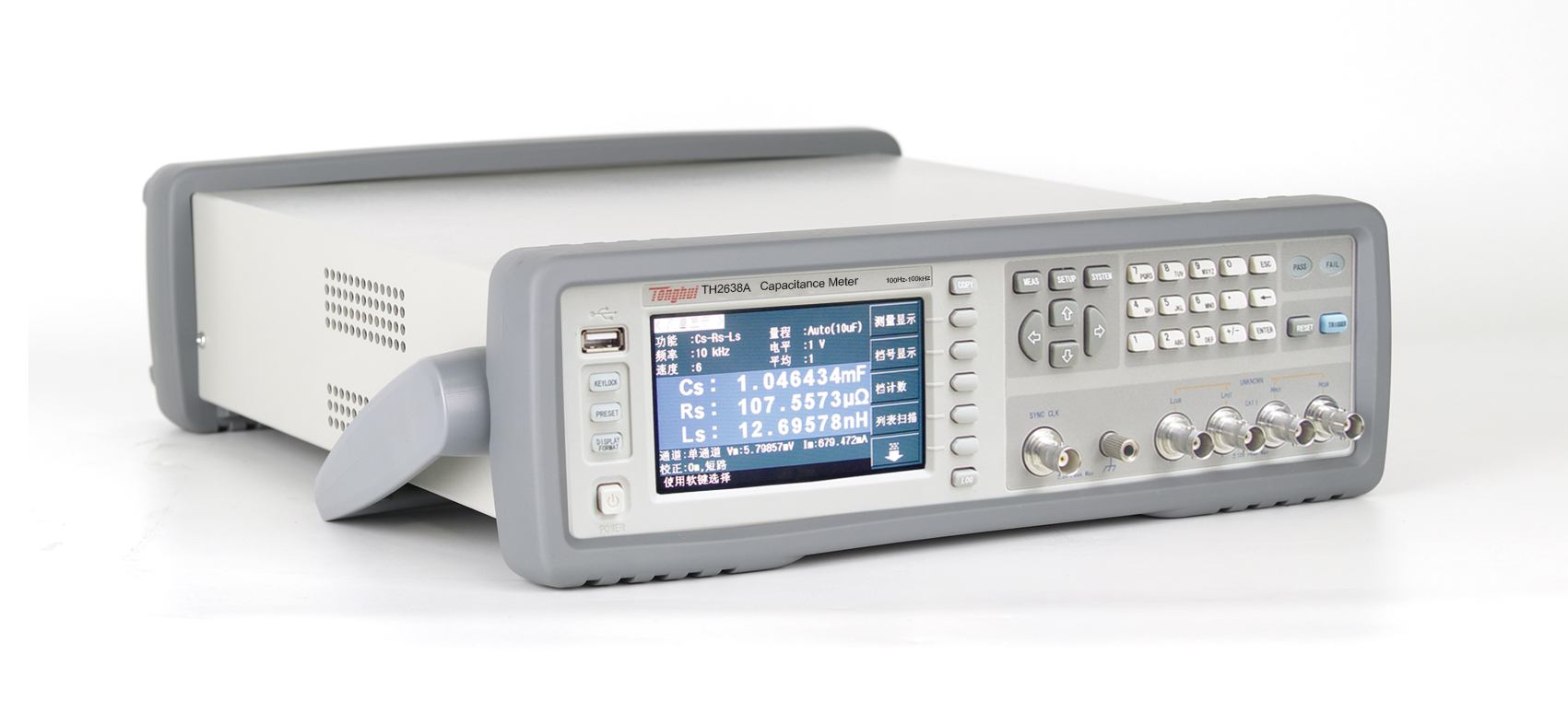

同惠TH2638A 高速精密电容测量仪

产品型号

同惠TH2638A 高速精密电容测量仪

产品内部编号

TH2638A

产品价格

¥49,700.00

生产厂商

同惠

同惠
产品分类

同惠TH2638A 高速精密电容测量仪产品详细规格

性能特点
测试频率:100kHz, 6频点,三参数显示
精度:容量c:士0.07%,损耗D:士0. 0005
测试速度:快2. 3ms/次,5档速度选择
11档分选,PASS /FAIL指示,档计数功能
稳定的ESR 1μ 2读数分辨率
10点列表扫描,可对频率、电压进行扫描
V、I测试信号电平监视功能
低阻抗测试,信号电平补偿功能
内部文件存储和外部U盘文件保存
测量数据可直接保存到U盘
截屏保存到U盘
兼容SCPI命令集
RS232C、USB CDC、 LAN、 GPIB接口
HANDLER接口、SCANER接口、机械手接口
接触检查功能
同步信号源

简介

TH2638 是用于陶瓷电容生产测试的一款电容表。TH2638 可用于在频率 100Hz,120Hz, 1kHz,10kHz,40kHz, 100kHz,1MHz 和测试信号电平(0.1V ∼1V)对陶瓷电容作出评估。

TH2638 可提供在有频率下基本精度为±0.07%(C)、±0.0005(D)的 C-D 测量, 且在每个范围内都具有七位数的分辨率(损耗因数分辨率为 1 ppm)。

利用其内置的比较器,TH2638 可输出比较/判定结果,用于将元件分类为多 10 个分 档(BIN)。此外,通过使用处理器接口和扫描仪接口选件,TH2638 很容易与元器件处理器、 扫描仪和系统控制器结合使用,以使元器件测试、分类和质量控制数据处理实现全自动化。

GPIB/LAN/USB 接口是 TH2638 上的标准接口(TH2638A/B/C 不包含 GPIB 和 Scanner 接口),并支持自动测试。


应用

 电解电容器高速高精度测试

 陶瓷电容器高速高精度测试

 薄膜电容器高速高精度测试

 各种电容器生产线高速测试

 高速自动化生产线集成测试

 半导体、器件、材料分布电容测试


技术参数

产品型号

TH2638A

显示

4.3 TFT LCD显示器480×272

基本测量准确度

容量C: 0.07%,损耗D:±0.0005

测试频率

100Hz,120Hz,1kHz,10kHz,40kHz,100kHz

AC信号电平

0.1V1V,分辨率0.001V

信号源输出阻抗

0.3Ω、1.5Ω、10Ω根据阻抗自动调整

测试参数

Cp-D, Cp-Q,  Cp-Rp, Cp-G, Cs-D,  Cs-Q,Cs-Rs, Cs-Rs-Ls

测试速度 (ms/)

2.3ms,10ms,40ms,55ms,75ms

测试电容量程分布

1pF,2.2pF,4.7pF,10pF,22pF,47pF,100pF,220pF,470pF,1nF,2.2nF,4.7nF,10nF,22nF,47nF, 100nF,220nF,470nF,1μF,2.2μF,4.7μF,10μF,22μF,47μF,100μF,220μF,470μF,1mF

列表扫描

10点,扫描参数测试频率、AC电压

通用功能

串、并联等效模式,测试电缆长度:01m,平均:1-255次,校准:开路、短路、负载,ALC功能, 量程选择:自动、手动,触发模式:INTMANEXTBUS,触发延时:0-999s,键盘锁定功能

独有功能

接触检查功能,同步信号源功能,频率偏移功能(TH2638)、Cs-Rs-LsTH2638A)低输出阻抗,电平 补偿功能,一键截屏功能、一键记录功能

比较器

11档分选, PASS/FAIL指示,档计数功能

存储

40组仪器内置测试设定文件 USB存储器:40设定文件、GIF图像、CSV数据文件

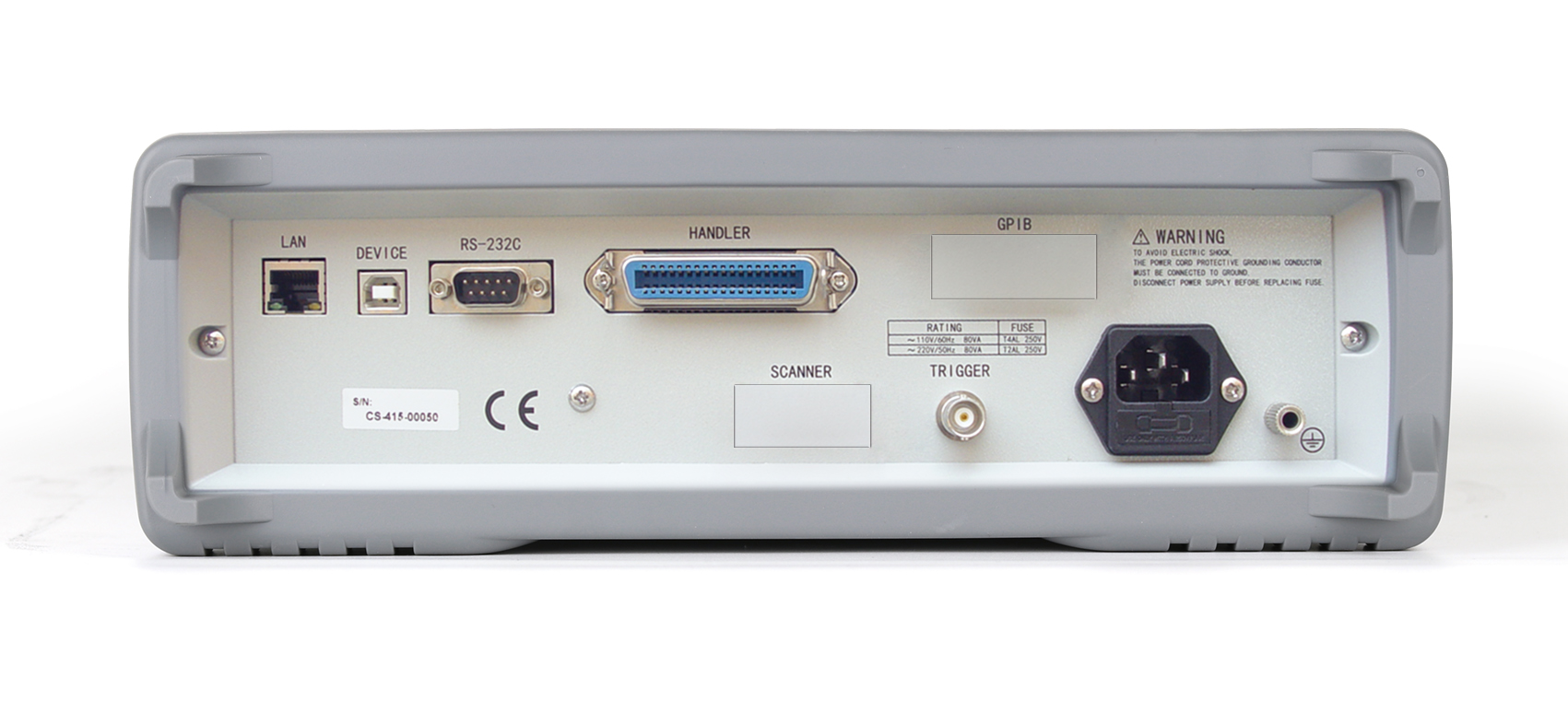

接口

RS232C,LAN,USBCDC,HANDLER
