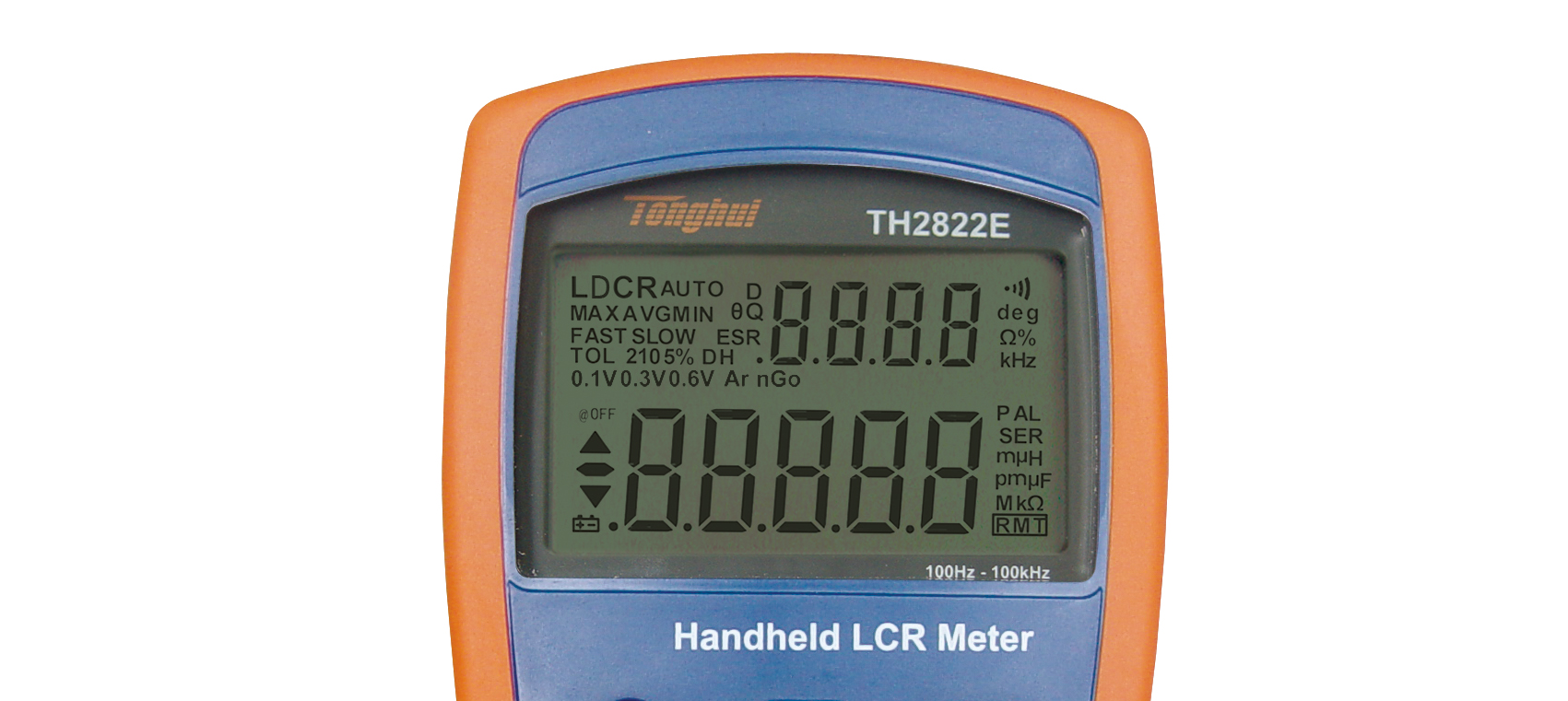

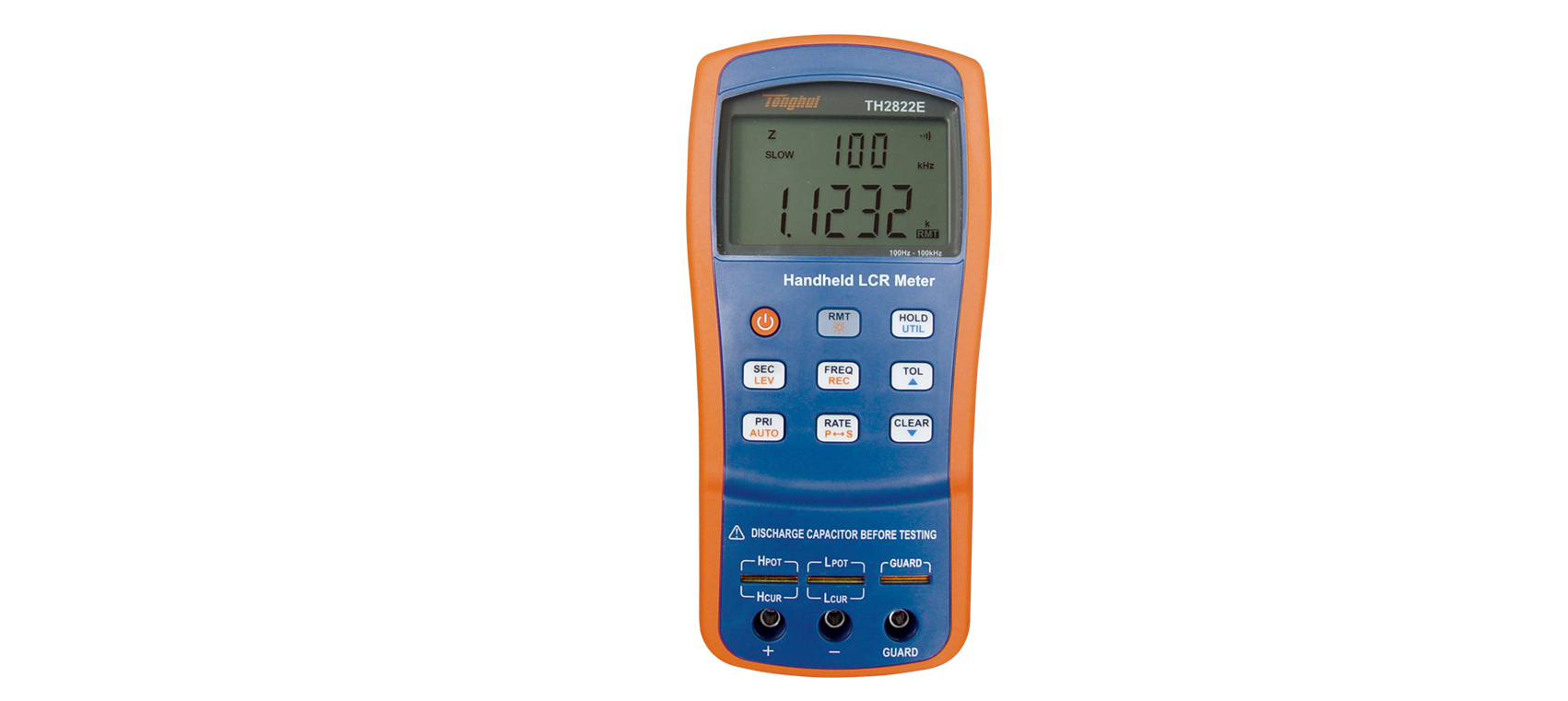

图片仅供参考,产品以实物为准
同惠TH2822E 手持式LCR数字电桥产品详细规格
100Hz，120Hz， 1kHz, 10kHz， 100kHz 5频率
■
基本精度: 0.1%
测试速度:快250ms
■
输出阻抗1002
测试信号电平可选择
带有DCR功能
■增强 的输入端冲击保护能力
■
主参数40000字读数, D/Q分辨率0. 0001
■
典型25mA电流的低功耗
智能化的自动LCR选择功能
■
交流测试达4次/秒( DCR时3次/秒)的测试速度，快读的自动
量程设计
百分比显示及1/5/ 10/20%四级容限比较模式
开关机均可对电池充电
测试端保护功能
■
数据保持及/小平均值记录功能
■
实时的功能配置选择与工作状态保存能力
标配Mini - USB通讯接口，SCPI命令集
■
可自由下载的FastAccess PC通讯软件
同惠电子凭借其的阻抗测试技术，推出了业界功能强、性能足以与台式仪器媲美的新一代TH2822系列手持LCR数字电桥，该产品是 同惠公司在无源元件测试领域多年不懈努力和探索的结晶。
TH2822系列手持式LCR数字电桥采用低功耗设计和高密度SMD装配工艺，主副参数同时显示的带背光LCD显示器，清新炫丽的一次成型双色外壳，操作功能简洁明了，测试信号频率可到100kHz，主参数40000字读数及损耗因子0.0001的分辨率，在任何场可长时间实现对无 源元件进行而便捷的测量。
为应对不同场的需求，在TH2822D/E上增加了多个信号电平测试，增加了DCR测试功能，测试准确度达0.1%。 TH2822系列提供USB接口通讯能力，可方便的与PC进行数据通讯和远程控制。为满足用户不断增加对SMD器件的测试需求，用户还可以选择TH26009C和TH26029C两种SMD四段开尔文测试钳，以平衡性能和价格的不同需求。
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
|
型号 |
TH2822E |
|
功 能 |
|
|
测试参数 |
主参数: L / C / R / Z / DCR 副参数: D / Q / R / θ / ESR |
|
等效方式 |
串联，并联 |
|
参数及等效模式 |
手动/自动 |
|
量程方式 |
自动 |
|
测试端配置 |
三端、五端 |
|
测试速度 |
4次/秒，1.5次/秒 |
|
DCR |
3次/秒 |
|
校准功能 |
短路、开路 |
|
容限比较模式 |
1%,5%,10%,20% |
|
输入保险丝 |
0.1A / 250V |
|
通讯接口 |
Mini-USB(虚拟串口) |
|
测 试 信 号 |
|
|
信号频率 |
100Hz,120Hz,1kHz,10kHz,100kHz |
|
测试信号电平 |
0.3Vrms,0.6Vrms,1Vrms |
|
信号源输出阻抗 |
100Ω |
|
显 示 |
|
|
显示器 |
LCD主、副参数双显示,带背光 |
|
读数 |
主参数读数40,000字副参数D / Q 小分辨率: 0.0001 |
|
准确度 |
0.1% |
|
显示范围 |
|
|
L |
0.00μH-1000.0H |
|
C |
0.00pF-20.000mF |
|
Z/R |
0.0000Ω-10.000MΩ |
|
DCR |
0.0000Ω-20.000MΩ |
|
ESR |
0.0000Ω-999.9Ω |
|
D |
0.0000-9.999 |
|
Q |
0.0000-9999 |
|
θ |
0.00°-±180.0° |
|
供电 |
|
|
电池型号 |
TH2822E:LH-200H7C，8.4V Ni-MH 200mAH 可充电电池 |
|
AC电源适配器 |
输入：220V/50Hz；输出：12V-15V(100Ω负载) |
|
待机（关机）电流 |
11μA |
|
自动关机设定 |
5min, 15min, 30min, 60min, OFF可设定；出厂默认5min |
|
电池低电压指示 |
电池电压低于6.8V 时，指示低电压 |
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 测试线 | TH26029C | ||||
| 国标适配器 | TH26028(CCC) | ||||
| 手持表测试线 | TH26004F(JC-BBC03009) | ||||
| 短路片 | TH26010B | ||||
| 测试线 | TH26027AS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| TH2822贴片测试线 | TH26009C | ||||
