图片仅供参考,产品以实物为准

产品名称

双通道函数/任意波发生器

产品型号

双通道函数/任意波发生器

产品内部编号

VC2003A/2004A/2006A

产品价格

¥2,159.00

生产厂商

胜利

胜利
产品分类

双通道函数/任意波发生器产品详细规格



undefined
undefined
undefined
undefined
undefined
undefined
undefined

undefined

undefined
undefinedundefined
VICTOR2000A系列双通道函数/任意波发生器(以下简称VICTOR2000A系列)采用了直接数字频率合成技术,能输出精度高、稳定、低失真的信号。
VICTOR2000A系列有VICTOR2003A、VICTOR2004A、VICTOR2006A三种型号,对应的输出频率分别为25MHz、40MHz和60MHz。

功能特性

  • 采用3.5寸480x320TFT液晶屏,具有清晰的图形化界面;
  • 支持中英文菜单;
  • 按键帮助,方便获取信息;
  • 双通道之间相互独立,具有相位同步功能;
  • 200MSa/S采样率,13位垂直分辨率,8k存储深度;
  • 内置5种基本波形与32种任意波形;
  • 波形存储;支持内部存储50组用户自定义编辑的波形;
  • 边沿时间可设的脉冲波输出;
  • 内部/外部AM、FM、PM、ASK、FSK、PSK调制功能
  • 双通道输出,输出频率60M。
  • 线性/对数扫频和脉冲串波形的输出;
  • 带100MHz高精度频率计与32位计数器;

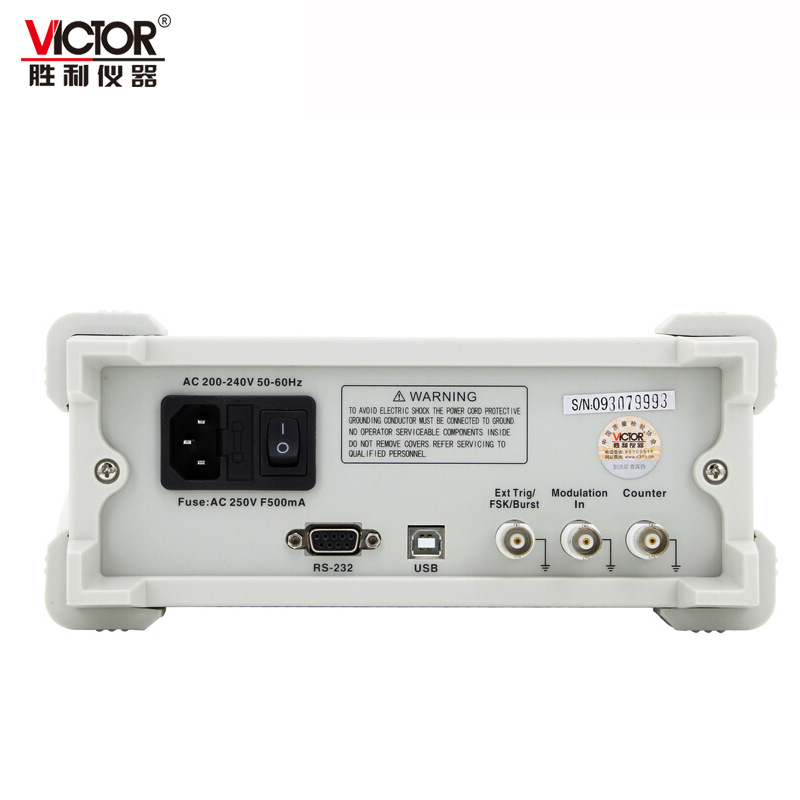

  • 通讯接口:标配—RS232接口、USB Device接口,选配—USB Host、外部模拟调制接口。USB Host支持U盘存储;
  • 配备多功能任意波形编辑软件。

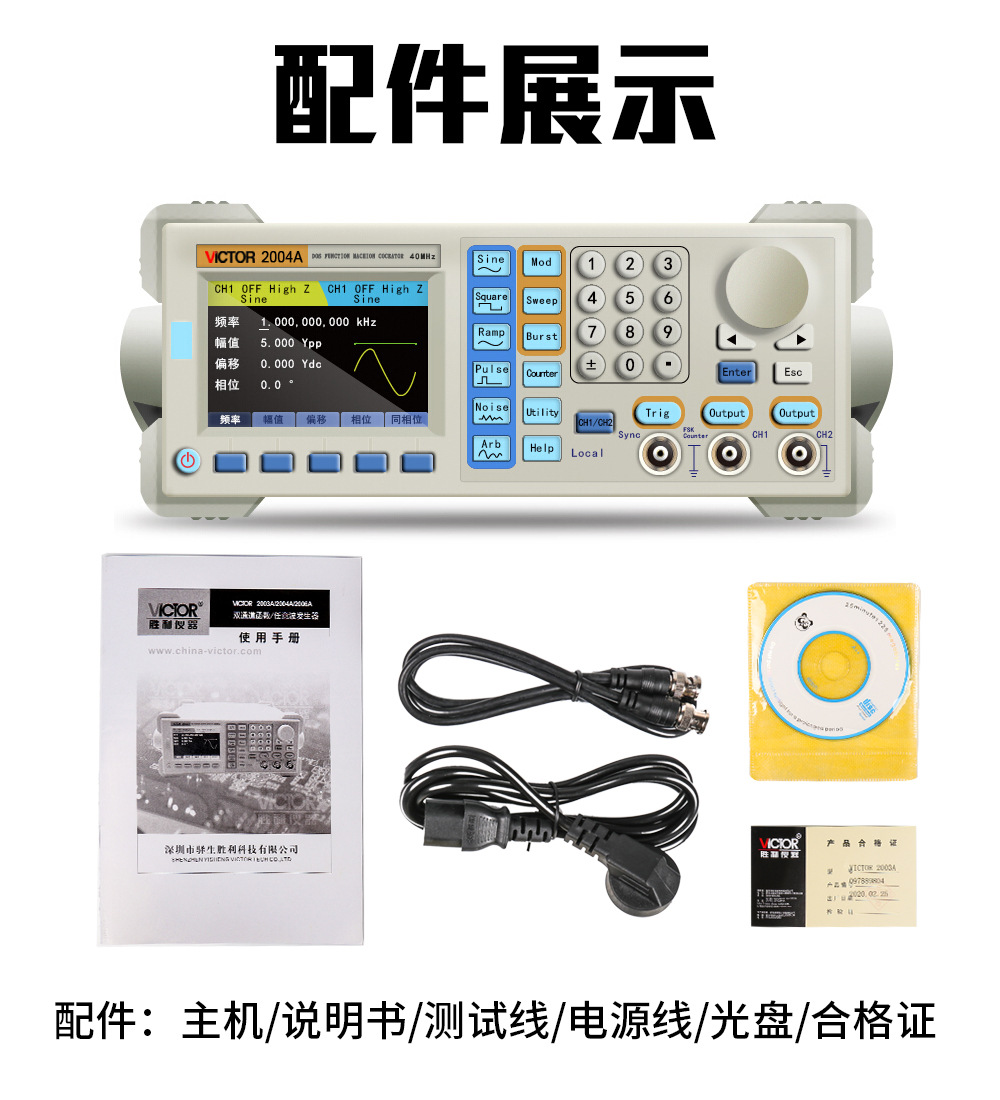

  •  标配附件

    1. 30A51型三芯电源线一根
    2. 33A52型BNC同轴电缆一根

     选配附件

    1. 33P01型BNC-鳄鱼夹线
    2. 32P02型机柜安装套件
    3. RS232串口线
    4. USB数据线

    2.产品技术指标

    频率特性
      VICTOR2003A VICTOR2004A VICTOR2006A
    正弦波 1μHz ~ 25MHz 1μHz ~ 40MHz 1μHz ~ 60MHz
    方波 1μHz ~ 15MHz 1μHz ~ 15MHz 1μHz ~ 15MHz
    三角波 1μHz ~ 15MHz 1μHz ~ 15MHz 1μHz ~ 15MHz
    脉冲波 100μHz ~ 6MHz 100μHz ~ 6MHz 100μHz ~ 6MHz
    任意波 1μHz ~ 6MHz 1μHz ~ 6MHz 1μHz ~ 6MHz
    噪声(-3dB) 7MHz带宽
    频率分辨率 1μHz
    频率准确度 ±5ppm
    频率稳定度 ±1ppm/3小时
    波形特性
    波形种类 正弦波,方波,三角波,脉冲,噪声,任意波(含DC)。
    其中任意波有32种,还有50种用户自定义波形。
    波形长度 8192点
    波形采样率 200MSa/s
    波形垂直分辨率 13位
    正弦波特性
    正弦波 谐波抑制度 ≥45dBc(<1MHz);
    ≥40dBc(1MHz~20MHz)
    总谐波失真度 <0.8%(20Hz ~ 20kHz, 0dBm)
    方波信号特性
    方波 上升/下降时间 <20ns
    过冲 <5%
    占空比 频率<100kHz: 1%~99%;
    100kHz≤频率<5MHz: 20% ~ 80%;
    5MHz≤频率: 40% ~ 60%(0.1%解析度)
    脉冲波特性
    脉冲波 脉冲宽度 小20ns; 1ns分辨率
    边沿跳变时间 小20ns;
    过冲 <5%
    抖动 6ns+0.1%的周期
    锯齿波特性
    锯齿波 线性度 ≥98%(0.01Hz~10kHz)
    对称性 0.0 ~ 100.0%(解析度0.1%)
    输出特性
    振幅
    幅值范围 频率<10MHz 10MHz≤频率<30MHz 30MHz≤频率
    2mVpp ~ 20Vpp 2mVpp ~10Vpp 2mVpp ~5Vpp
    幅值分辨率 1mV
    幅值准确度 设置值的1%+2mVpp(1kHz正弦波,0偏置,>10mVpp)
    幅值平坦度
    (相对于1k正弦波,1Vpp)
    ±0.4dB  <10MHz ;
    ±1.0dB  ≥10MHz。
    输出阻抗 50Ω±10%(典型)
    保护 有信号输出端都可在负载短路情况下工作60s以内
    偏移
      输出幅度>0.1V 2mV<输出幅度≤0.1V
    输出范围 ±10Vpk,ac + dc ±0.250Vpk,ac + dc
    偏置分辨率 1mV
    相位特性
    相位调节范围 0~359.9°
    相位分辨率 0.1°
    外测量功能
    频率计功能 频率测量范围 1Hz ~ 100MHz
    闸门时间 0.01s ~ 10s连续调节
    计数器功能 计数范围 0 ~ 4294967295
    计数方式 手动
    输入信号电压范围  2Vpp~20Vpp
    耦合方式 直流或交流两种耦合方式
    脉宽测量  1ns分辨率,可测20s
    周期测量  1ns分辨率,可测20s
    SYNC输出
    输出通道 CH1或CH2,默认CH1
    电平 TTL兼容
    阻抗 50Ω
    上升/下降时间 < 25ns
    频率 25MHz
    AM调制
    输出通道 CH1或CH2,默认CH1
    载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
    内部/外部
    调制波 正弦波、方波、三角波、斜波
    调制频率 2mHz~20kHz
    调制深度 0%~120%
    FM调制
    输出通道 CH1或CH2,默认CH1
    载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
    内部/外部
    调制波 正弦波、方波、三角波、斜波
    调制频率 2mHz~20kHz
    频偏 0~载波频率
    PM调制
    输出通道 CH1或CH2,默认CH1
    载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
    内部/外部
    调制波 正弦波、方波、三角波、斜波
    相位偏差 0°~360°
    ASK调制
    输出通道 CH1或CH2,默认CH1
    载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
    内部/外部
    调制波 50%占空比的方波
    调制速率 2mHz~1MHz
    调制幅度 0~载波幅值
    FSK调制
    输出通道 CH1或CH2,默认CH1
    载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
    内部/外部
    调制波 50%占空比的方波
    键控频率 2mHz~1MHz
    PSK调制
    输出通道 CH1或CH2,默认CH1
    载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
    内部/外部
    调制波 50%占空比的方波
    调制相位 0°~360°
    扫频功能
    扫频通道 CH1或CH2,默认CH1
    扫频类型 线性扫描、对数扫描
    扫频时间 1ms ~ 500.000s
    设定范围 起始点和终止点任意设定
    扫频方向 正向、反向
    触发源 内部、外部、手动
    脉冲串特性
    输出通道 CH1或CH2,默认CH1
    载波 正弦波、方波、锯齿波、脉冲波、噪声、任意波(DC除外)
    脉冲计数 1~65535或无限、门控
    起始/停止相位 0~360°
    内部周期 1μs~500s
    门控源 外部
    触发源 内部、外部、手动
    触发输入
    输入信号电压范围  2Vpp~20Vpp
    耦合方式 直流或交流两种耦合方式
    脉冲宽度 >100ns
    反应时间 <500ns(脉冲串)
    <10μs(扫频)
    模拟调制输入
    输入阻抗 1MΩ
    信号范围 ±2.5V ac+dc

     undefined

    undefined

    undefined

    undefined

    undefined

    undefined

    undefined


    附录

    表1  32种任意波中英文对照表
    NegRamp 负斜波 Boxcar 矩形窗
    AttALT 指数衰减振荡 Barlett 巴特利特窗
    AmpALT 指数增加振荡 Triang 三角窗
    StairUP 上阶梯 Blackman 布莱克曼窗
    Halfsin 半波正弦 Hamming 海明窗
    stairUD 上下阶梯波 Hanning 汉宁窗
    stairDn 下阶梯波 Kaiser 凯塞窗
    PPluse 冲激波 DC 直流
    ExpRise 指数上升 Comp 复合函数
    ExpFall 指数下降 Tanh 双曲正切
    Tan 正切 Coth 双曲余切
    Cot 余切 Gamma 伽马函数
    Sqrt 二次根 Lerendre 勒让德多项式函数
    X^2 二次方 Chebyshev 切比雪夫函数
    Sinc Sa函数 Bessel 贝塞尔曲线
    Gauss 高斯函数 StepResp 阶跃响应
